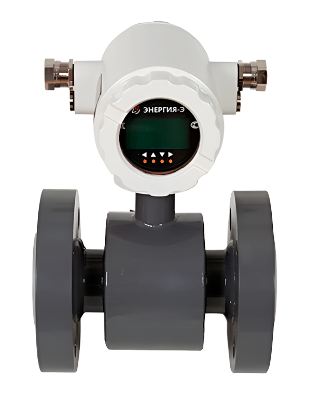

Электромагнитный расходомер Энергия-Э
Измерительные приборы для учета жидкостей помогают предприятию сократить расходы
и спланировать работу. Среди них - электромагнитный расходомер Энергия-Э,
устройство позволяющее учитывать средний объем жидкости, нефти, щелочи, пищевых
продуктов и других сред в потоке.
Применение в отраслях промышленности
-
Химическая промышленность
-
Нефтехимическая промышленность
-
Нефтегазовая промышленность
-
Атомная промышленность
-
Энергетика
-
Металлургия
-
Объекты ЖКХ
-
Высокая точность, стабильность и
повторяемость результатов измерения;
-
Измерение расхода и объема по массе потока;
-
Измерение жидкостей высокой вязкости, а
также жидкостей с твердыми и газовыми
включениями;
-
Измерение плотности и температуры среды;
-
Для монтажа не требуются прямые участки;
-
Различные варианты исполнений.
Функционирование расходомера-счетчика электромагнитного
основано на создании электродвижущей силы индукции.
Электромагнитная индукция возникает в объеме жидкой
среды, которая движется в магнитном поле и способна
пропускать электрический ток. ЭДС рассчитывают с учетом
скорости потока, коэффициента пропорциональности,
расстоянием между электродами и площадью сечения
расходомера.
Устройство расходомера Энергия-Э
Прибор состоит из первичного электромагнитного и
вторичного измерительного преобразователей (ВП).
Расходомер «Энергия-Э» относится к компактным
установкам. ВП крепятся к каналу первичного
преобразователя (ППР) с применением кабельных линий
связи. Вторичный преобразователь питает ППР, управляет
процессом измерений, сохраняет и передает информацию на
пункт контроля.
Преимущества данного оборудования
Отметим главные достоинства расходомера учета жидкости
электромагнитного:
-
Измеряет все производственные электропроводящие
жидкости, а также пульпу и шлам;
-
При измерениях отсутствуют потери показателей
давления за счет отсутствия гидравлического
сопротивления внутри проточного канала;
-
Наблюдается широкий диапазон измерений при диаметре
преобразователя от 4 до 2000 мм.;
-
Температура, давление, плотность жидкости не влияют,
или влияют незначительно на результаты измерений.
К немаловажным плюсам, относится простая конструкция
оборудования, в которой отсутствуют движущиеся элементы.
Это позволяет измерять расход жидкостей любых степеней
загрязнения, в которых присутствуют твердые элементы.
Приборы эксплуатируются 12—15 лет, на протяжении всего
срока работы выдают результаты измерений с точностью до
0,2%.
Электромагнитный расходомер Энергия-Э с керамической
футеровкой
Возможно производство данного электромагнитного
расходомера c керамическим покрытием для агрессивных
сред. Он способен долговременно и стабильно точно
(погрешность до 0,5%) проводить измерение агрессивных и
высоко абразивных жидкостей, объемного дозирования
добавок, измерение пульпы, даже в условиях сильного
грохота пульпы. Счетчики, покрытые высокотехнологичным
керамическим материалом, устойчивы к воздействию
химических веществ, нечувствительны к колебаниям
температур, истиранию, коррозии.
С помощью данного расходомера в исполнении для
агрессивных сред (с керамическим покрытием) часто
измеряют:
-
Пульпы и шламы с содержанием твердого в среде до
60%;
-
Кислоты и щелочи;
-
ЖОУ;
-
Химикаты;
-
Суспензии и пасты;
-
Сточные воды.
Технические характеристики
|
Диапазон значений Ду трубопровода |
DN2.5...DN2000 |
|
Направление потока |
прямое, реверсивное |
|
t° контролируемой жидкости |
от -30°C до +150°C |
|
Давление в трубопроводе |
от 1 до 4 МПа (до 32 МПа) |
|
t° окружающей среды |
от -40°C до +60°C (до -70 °С) |
|
Степень защиты |
IP65-IP68 |
|
Тип взрывозащиты |
1Exd[ib]IICT6...T3 Gb X |
|
Питание |
24 В (постоянный ток), 220 В (переменный
ток), автономное питание (от батареи) |
|
Выходные сигналы |
импульсный, токовый 4-20 мА, RS-485 Modbus (Profibus
DP, Profibus PA), Foundation Fieldbus, HART |
|
Межповерочный интервал |
5 лет |
|
Срок службы |
не менее 15 лет |
|
Класс точности |
|
|
Cпециальное исполнение |
±0.2% |
|
От диаметра DN6 до DN300 |
±0.3% |
|
Базовое исполнение |
±0.5% |
|
