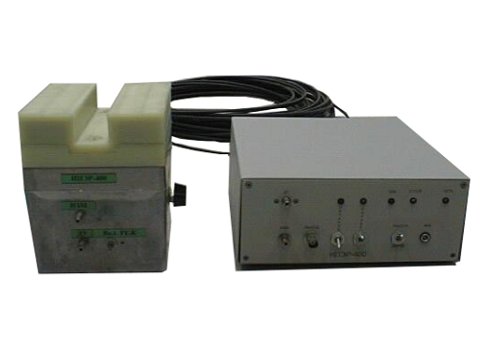

Преобразователь импульсов силы тока
электростатического разряда измерительный ИП ЭР-400
Преобразователь предназначен для измерения амплитудно-временных параметров
положительных и отрицательных импульсов силы тока в установках–имитаторах
электростатического разряда.
|
Технические характеристики |
|
|
|
Амплитуда измеряемых импульсов тока, кА |
5 ÷ 400 |
|
|
|
Коэффициент преобразования, В/А
диапазон 5-25 А
диапазон 25-100 А
диапазон 100-400 А |
(1,5÷3,0)x10-2
(3,0÷6,0)x10-3
(0,5÷2,0)x10-3
|
|
|
|
Доверительные границы относительной
погрешности измерения коэффициента преобразования при
доверительной вероятности Р=0,95, не более |
15 % |
|
|
|
Амплитуда калибровки, В |
0,2 ÷ 0,7 |
|
|
|
Время нарастания переходной характеристики по
уровням 0,1-0,9 от амплитуды, нс |
3 ÷ 7 |
|
|
|
Длительность переходной характеристики по
уровню 0,5 от амплитуды, мкс |
20 ÷ 40 |
|
|
|
Максимальная амплитуда выходных импульсов, В |
1 |
|
|
|
Время непрерывной работы, час. не менее |
4 |
|
|
|
Габаритные размеры, мм, не более:
оптический преобразователь
фотоприемник
оптическая линия связи, длина не менее, м |
200 x 200 x 200
300 x 300 x 100
50
|
|
|
