Наименование:
ТМ 104, мод. ТМ 104, ТМ 104-01, ТМ 104-02, ТМ 104-03, ТМ 104-04, ТМ 104-05

Тип:
Термометры

ТУ:
БЫ2.821.104 ТУ

Краткое тех. описание:
Для измерения температуры трубопроводов диаметров от 14 до 200 мм в условиях эксплуатации, оговоренных в БЫ2.821.104 ТУ и ОСТ В 92-0694-76, а также в условиях десятикратного воздействия крайних значений температур рабочего диапазона и применяются на объектах сферы обороны и безопасности. Диапазон измерения температуры от -196 до 200°С. Погрешность не более ±0,5°С.

Цена ТМ 104, мод. ТМ 104...:
Уточняйте по телефону или через обратную связь.

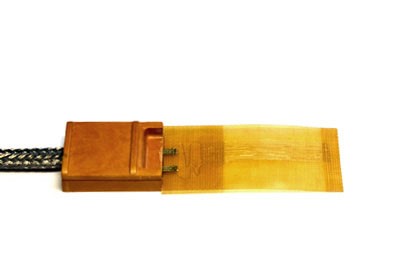

Датчик температуры ТМ 104

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ

Предназначен для измерения температуры поверхности трубопроводов диаметром от 14 до 200 мм. Чувствительный элемент датчика выполнен в виде прямоугольной проволочной решетки из медной проволоки диаметром 50 мкм. Материал корпуса – прессматериал и стеклоткань. Чувствительный элемент крепится к трубопроводу клеем. Если по условиям работы на объекте допускается сварка, то корпус термометра дополнительно при помощи точечной сварки приваривается к поверхности скобой, входящей в комплект поставки. Термометр имеет шесть модификаций.

  ТМ 104 ТМ 104-01 ТМ 104-02 ТМ 104-03 ТМ 104-04 ТМ 104-05
Диапазон измерения, °С -196 ÷ +200
Сопротивление, при 0°С, Ом 17±0,25 23±0,25 30±0,25 53±0,25 60±0,25 100±0,25
Температурный коэффициент сопротивления, 1/град 0,00428
Погрешность, °С 0,5 ÷ 1,0
Показатель термической инерции, не более, с 0,1
Ресурс работы, ч
- при температуре (-196 ÷ +200) °С и вибронагрузках, не менее

- в том числе пи максимальной температуре, не менее

- при температуре (-150 ÷ +120) °С и без вибронагрузок, не менее


10


2


130000
Сопротивление изоляции в нормальных ус-ловиях, МОм, не менее 20
Соединитель (разъём) свободные концы, медь, сечением 0,55 мм2
Схема подсоединения двухпроводная
Габаритные размеры, мм 56 х 18 х 8 56 х 23 х 8 68 х 30 х 8 76 х 39 х 8
Длина кабеля, мм 130
Масса, не более, г 8

ТМ 104
