Наименование:
ТТ 249, мод. ТТ 249, ТТ 249-01, ТТ 249-02, ТТ 249-03, ТТ 249-04, ТТ 249-05, ТТ 249-06, ТТ 249-07, ТТ 249-08, ТТ 249-09, ТТ 249-10

Тип:
Термометры

ТУ:
БЫ2.821.249 ТУ

Краткое тех. описание:
Для измерений температуры газа в магистралях с выдачей сигнала на систему аварийной защиты в условиях эксплуатации, оговоренных в БЫ2.821.249 ТУ и ОСТ 92-4271-80, а также в условиях воздействия газообразного оксида при нормальной температуре 750°С и давлении 30 МПа и 15 воздействий на погружаемую часть термометра контролируемой с температурой от минус 260 до минус 250°С и давлением 1,5 МПа в течение 36 часов и применяются на объектах сферы обороны и безопасности. Диапазон измерения температуры от -200 до 8500°С.

Цена ТТ 249, мод. ТТ 249...:
Уточняйте по телефону или через обратную связь.

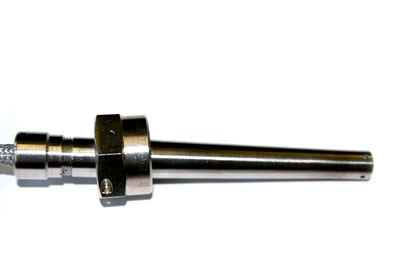

Датчик температуры ТТ 249

ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.249 ТУ)

Предназначен для измерения и контроля температуры неагрессивных и агрессивных газов и жидкостей в магистралях агрегатов и установок с повышенными динамическими нагрузками и выдачи сигнала на систему аварийной сигнализации. Применялся в составе двигателей РД-170 (РН «Энергия») и РД-180 (РН «Атлас», США). Имеет два независимых канала измерения. Каждый канал измерения содержит по два (ТТ 249…249−04, 249−10) или одному (ТТ 249−05…249−09) чувствительному элементу. Чувствительные элементы термометра − термопары с термоэлектродами хромель и алюмель диаметром 0,16 мм, выполненные на основе термопарного кабеля КТМС диаметром в оболочке 0,7 мм. (ТТ 249…ТТ 249−04 и ТТ 249−10) или на основе проволок хромель и алюмель диаметром 0,5 мм (ТТ 249−05…ТТ 249−09). Рабочий спай каждой термопары имеет электрический и термический контакт с корпусом термометра. Выход термопар дублирован (ТТ 249…ТТ 249−04, ТТ 249−10) или распараллелен (ТТ 249−05…ТТ 249−09). Корпус термометра изготовлен из жаростойкого сплава ХН67МВТЮ. Для защиты от высокотемпературного скоростного газового потока в термометрах ТТ 249−10, ТТ 249-03.01 к корпусу приварена защитная втулка. Герметичность термометров обеспечивается высокотемпературной пайкой чувствительных элементов в корпусе. Кабель термометра состоит из термопарных проволок хромель и алюмель диаметром 0,5 мм (ТТ 249-05…ТТ 249−09) и экранирован плетенкой ПН6х10, или из кабеля КТМС (ТТ 249-03.01, ТТ 249… ТТ 249−04, ТТ 249−10) и заканчивается вилкой. Крепление термометра на изделии осуществляется накидной гайкой с резьбой М27х1,5-6Н.

  ТТ 249,
ТТ−05
ТТ−01,
ТТ−06
ТТ−02,
ТТ−07
ТТ−03,
ТТ−08
ТТ−04,
ТТ−09
ТТ−10
Диапазон измерения, °С −200 ÷ + 850
Градуировочная характеристика ХА(К)
Класс допуска по ГОСТ Р 8.585-2001:
в диапазоне от - 200 до - 40°С
в диапазоне от - 40 до + 850°С

3

2
Сопротивление, Ом, не более 30
Показатель термической инерции, с, не более 0,1
Ресурс работы, с 17 500 3 000
Время непрерывной работы в одном цикле, с 750
Количество циклов 50 10
Соединитель (разъем) вилка 2РМТ22КПН10Ш1В1В
Длина погружаемой части, мм 35 ± 1 45 ± 1 55 ± 1 80 ± 1 100 ± 1 102 ± 1
Диаметр погружаемой части, мм 16
Длина кабеля, мм 500 ± 10
Масса, г, не более 350

Датчик температуры ТТ 249
