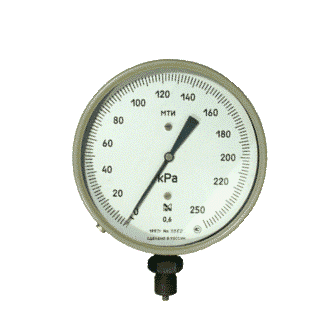

Манометры МТИ 1216, МТИ 1217, МТИ 1218, МТИ
1232, МТИ 1246
Описание прибора:
Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ и ВТИ
предназначены для измерения избыточного или вакуумметрического давления
жидкостей, газов и паров.
Технические параметры прибора:
Приборы выпускаются по ТУ
25.05.1481-77.
Температура окружающего воздуха:
от - 50 до + 60 °С, относительная влажность 95 % при t = 35 °С.
Типы, диапазоны показаний и классы
точности приведены в таблице.
| Тип |
Модель |
Диапазон показаний |
Класс точности |
| |
|
кПа |
МПа |
кгс/см2 |
|
| МТИ |
1218 |
от 0 до 60 от 0 до 100 от 0 до 160 от 0 до 250 от 0 до
400 |
|
от 0 до 0,6 от 0 до 1 от 0 до 1,6 от 0 до 2,5 от 0 до
4 |
0,6 1,0 |
| МТИ |
1216 |
от 0 до 600 |
от 0 до 1 от 0 до 1,6 от 0 до 2,5 |
от 0 до 6 от 0 до 10 от 0 до 16 от 0 до 25 |
0,6 1,0 |
| МТИ |
1246 |
|
от 0 до 4 от 0 до 6 от 0 до 10 |
от 0 до 40 от 0 до 60 от 0 до 100 |
0,6 1,0 |
| МТИ |
1232 |
|
от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 60 |
от 0 до 160 от 0 до 250 от 0 до 400 от 0 до 600 |
0,6 1,0 |
| МТИ |
1217 |
|
от 0 до 100 от 0 до 160 |
от 0 до 1000 от 0 до 1600 |
1,0 |
| МТИ |
1218 |
от - 100 до 60 от - 100 до 150 от - 100 до 300 |
|
от - 1 до 0,6 от - 1 до 1,5 от - 1 до 3 |
1,0 |
| МТИ |
1216 |
от-100 до 500 |
от -0,1 до 0,9 от -0,1 до 1,5 от -0,1 до 2,4 |
от - 1 до 5 от - 1 до 9 от - 1 до 15 от - 1 до 24 |
1,0 |
| ВТИ |
1218 |
от - 60 до 0 от - 100 до 0 |
|
от - 0,6 до 0 от - 1 до 0 |
0,6 1,0 |
Масса: не более 1,8 кг.
Степень защиты приборов от
проникновения твердых тел и воды IP40 по ГОСТ 14254-96.
Примечания:
1. По требованию заказчика приборы могут поставляться обезжиренными.
2. Манометры с верхним значением диапазона показаний до 6 МПа (60 кгс/см2) могут
изготовляться для измерения давления кислорода.
3. По требованию заказчика приборы могут поставляться с разделителями РМ,
рукавом и заполняться разделительной жидкостью.
4. По требованию заказчика могут изготавливаться манометры с единицами давления
бар.
Изготовляются для нужд народного
хозяйства и для поставки на экспорт (в том числе для тропического климата).
Виброустойчивость: от 5 до
25 Гц, амплитуда 0,1 мм.
При заказе приборов указывать:
наименование, тип (МТИ - манометр, ВТИ - вакуумметр, МТИ - мановакуумметр),
модель, верхнее значение диапазона показаний (для мановакуумметров - верхнее
значение диапазона показаний избыточного давления), единицу давления, класс
точности, рабочую среду (для работы на кислороде), необходимость обезжиривания,
обозначение технических условий.
Примеры заказа:
Манометр МТИ-1216-2,5 МПа-0,6; ТУ
25.05.1481-77. Мановакуумметр МТИ-1216-2,4 МПа-1; ТУ 25.05.1481-77. Вакуумметр
ВТИ-1218-100 кПа-1; ТУ 25.05.1481-77. Манометр МТИ - 1246-4 МПа-1, кислород; ТУ
25.05.1481-77. Манометр МТИ - 1216-2,5 МПа-0,6 - обезжирить; ТУ 25.05.1481-77
Гарантийные обязательства:
1 год.
Комплект поставки:
1. Манометр.
2. Паспорт.
|
