Наименование:
Сапфир-22МТ, 38 моделей

Тип:
Датчики давления и разности давлений

ТУ:
РИБЮ.406233.021 ТУ, РИБЮ.406233.016 ТУ, ГОСТ 22520-85

Краткое тех. описание:
Для непрерывного пропорционального преобразования избыточного давления, разрежения и разности давлений жидкостей и газов в унифицированный токовый выходной сигнал. Диапазон измерения давления от 0,16 кПа до 16 МПа (в зависимости от модели). Погрешность ± 0,25%, ±0,5%.

Цена Сапфир-22МТ, 38 моделей:
Уточняйте по телефону или через обратную связь.

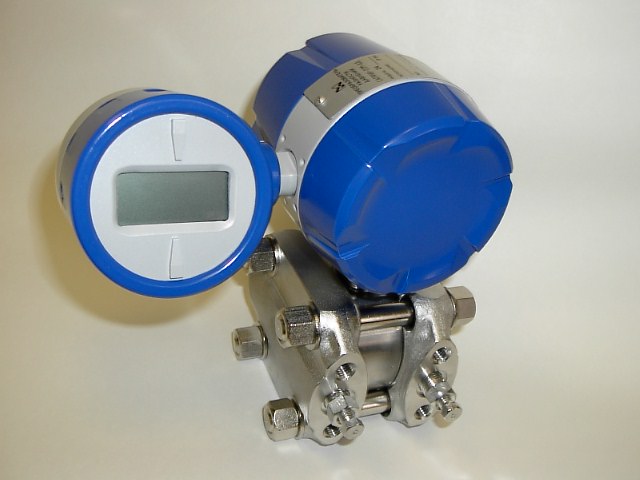

Датчик Сапфир-22МТ

Назначение

Датчики Сапфир-22МТ предназначены для непрерывного пропорционального преобразования значения избыточного давления, разрежения и разности давлений жидкостей и газов в унифицированный токовый выходной сигнал.
Датчики являются аналогами преобразователей Сапфир-22М, имеют те же присоединительные размеры и обладают рядом преимуществ, а именно: уменьшена допускаемая основная погрешность, дополнительная температурная погрешность не превышает основную на любом из пределов измерений, расширены пределы перенастройки, причем при перенастройке не требуется корректировка диапазона измерений.
Датчики разности давлений могут использоваться в устройствах, предназначенных для преобразования значений уровня жидкости, расхода жидкости или газа.
Датчики изготавливаются для нужд народного хозяйства, для поставки на экспорт, а также для эксплуатации на объектах атомной энергетики (ОАЭ).


Технические характеристики

Наименование параметра

Сапфир-22МТ; - Ех; -Вн

датчик разности давлений

Форма представления информации

выходной сигнал: 0-5; 4-20 мА

Контролируемая среда

жидкости и газы

Предельные номинальные перепады давления, кПа

0,16 кПа ... 16

Предельно допускаемое Ризб, МПа

0,1; 4; 10; 16; 25; 40

Погрешность измерения, %

0,2; 0,25; 0,4; 0,5

Питание, потребляемая мощность

-

Исполнение

общепромышленное; взрывозашищенное; вид взрывозащиты "искробезопасная электрическая цепь "ia" и уровень взрывозащиты "особовзрывобезопасный"(О); вид взрывозащиты "взрывонепроницаемая оболочка "d" и уровень "взрывобезопасный" (i); защита от пыли и влаги IР55; климатическое: У2; УХЛ3.1; Т3   для АЭС

Условия эксплуатации

питание датчиков -Ех - от блоков БПС-90; остальных - от блока 4БП36

Габаритные размеры, мм

140x75x110

Масса, кг

3,4...11,9

Срок службы, лет

-

Срок и метод поверки

1 раз в 2 года

ГОСТ, ТУ

РИБЮ 406233.016ТУ
