Наименование:
Микон-101

Тип:
Каналы измерения давления программно-аппаратного комплекса

ТУ:
ТУ 4318-001-50609611-01

Краткое тех. описание:
Для измерения величины давления в затрубном пространстве нефтяных скважин при скважинных исследованиях в нефтегазодобывающей промышленности. Диапазон измерений избыточного давления, МПа (кгс/см2) от 0 до 10 (от 0 до 100). Погрешность ±1%.

Цена Микон-101:
Уточняйте по телефону или через обратную связь.

МИКОН-101
Комплекс (эхолот + динамограф)

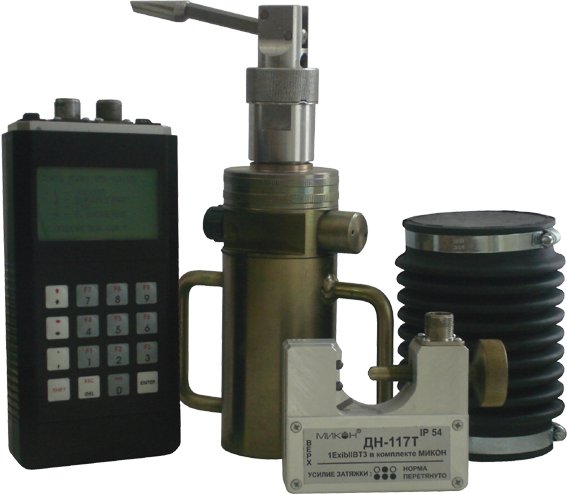

Комплекс МИКОН-101

Назначение

Комплекс МИКОН-101 предназначен для определения уровня жидкости и измерения величины давления в затрубном пространстве нефтяных скважин,а также для исследования (методом динамометрирования) работы скважин с глубинными штанговыми насосами с целью контроля работы насосного оборудования,получение динамограммы работы ШГН.

Программное обеспечение, поставляемое с МИКОН-101 — «Менеджер Измерений».

Функции

  • Определение уровня.

  • Снятие динамограммы, контроль работы клапанов.

  • Оперативное отображение эхограммы и динамограммы на графическом экране блока регистрации.

  • Автоматическая регистрация даты и времени замера.

  • Сохранение замеров в энергонезависимой памяти блока регистрации.

  • Просмотр сохраненных замеров.

  • Перенос сохраненных замеров на ПК.

Основные технические характеристики

Диапазон определяемых уровней УПАС-22П

м

5…4000

Диапазон измерения давления УПАС-22П

МПа

0…10

Предел приведенной погрешности измерения давления

%

1

Присоединительная резьба УПАС-22П



2" (НКТ60)

Диапазон измерения нагрузки

кгс

0…10000

Диапазон измерения положения

м

0…5

Предел допускаемой приведенной основной погрешности измерений нагрузки ДВ-118

%

1

Предел допускаемой приведенной основной погрешности измерений нагрузки ДН-117

%

5

Предел приведенной погрешности измерения перемещения

%

5

Количество замеров, без эхограмм, сохраняемых в энергонезависимой памяти БР



16000

Количество эхограмм (длительностью 10 секунд), сохраняемых в БР



70

Количество циклов динамограмм, сохраняемых в энергонезависимой памяти БР



256

Количество таблиц скоростей распространения акустических сигналов



1

Количество таблиц коэффициентов усилений



1

Продолжительность непрерывной работы (без подогрева дисплея)

час

8

Рабочий диапазон температур БР без подогрева дисплея

°C

-20…+50

Рабочий диапазон температур БР с подогревом дисплея

°C

-35…+50

Рабочий диапазон температур остальных элементов системы

°C

-40…+50

Комплекс изготавливается в соответствии с требованиями ГОСТ 22782.0-81, ГОСТ 22782.5-78, в исполнении«взрывобезопасное электрооборудование», с видом взрывозащиты «искробезопасная электрическая цепь» и имеет маркировку взрывозащиты1ExibIIBT3 в комплекте МИКОН-101 (свидетельство ЦС ВЭ ИГД №2000.С86). Система комплексного контроля скважин имеет сертификат утверждения типа средств измеренийRU.C.30.041.A №11843 и зарегистрирована в Государственном реестре средств измерений под №22659-02.

Устройства, входящие в состав комплекса

БР-21

Блок регистрации МИКОН-БР-21

Блок регистрации МИКОН-БР-21 предназначен для регистрации, обработки и хранения эхограмм и динамограмм. Имеет графический экран и клавиатуру.Питание автономное от батарей или аккумуляторов типоразмера AA. Комплектуется защитным чехлом и встроенной системой подогрева графического экрана, запасным комплектом аккумуляторов и зарядным устройством.



УПАС-22П

Устройство приема акустических сигналов МИКОН-УПАС-22П

Устройство приема акустических сигналов МИКОН-УГАС-22П предназначено для преобразования акустических сигналов в электрические, а также преобразования давления в электрический сигнал. Имеет в своем составе пьезоэлектрический микрофон, который устойчив к воздействию сероводорода.



ДН-117Т

Динамометр накладной МИКОН-ДН-117Т

Динамометр накладной МИКОН-ДН-117Т устанавливается на нерабочую часть полированного штока ШГН скважины и предназначен:

  • для измерения относительной нагрузки на штоке;

  • для определения длины перемещения штока.

Зажимной винт предназначен для задания оптимального усилия зажима.



УГАС-25

Устройство генерации акустических сигналов МИКОН-УГАС-25

Устройство генерации акустических сигналов МИКОН-УГАС-25 предназначено для создания акустического воздействия в скважинах без давления.Устройство применяется для определения глубины до 1000 м.



Дополнительная комплектация

ДВ-118

Динамометр встраиваемый МИКОН-ДВ-118

Динамометр встраиваемый МИКОН-ДВ-118 устанавливается между траверсами канатной подвески ШГН и позволяет измерять абсолютное значение нагрузки на шток. Монтаж динамометра производится с помощью домкрата, без нагрузки подвески колонны штанг. ВНИМАНИЕ! Перед установкой устройства необходимо остановить привод ШГН.



Домкрат

Домкрат винтовой

Домкрат винтовой предназначен для разведения траверс и установки встраиваемого динамометра МИКОН-ДВ-118.



УГАС-26

Устройство генерации акустических сигналов МИКОН-УГАС-26

Устройство генерации акустических сигналов МИКОН-УГАС-26 предназначено для создания акустического воздействия в скважинах без давления.УГАС-26 применяется для определения глубины до 3500 м.
