ДУУ4

Тип:
Датчики уровня ультразвуковые

ТУ:
ТУ 4217-004-29421521-02

Краткое тех. описание:
Для измерений в резервуарах уровня жидкости, уровней раздела не смешиваемых жидкостей, температуры и давления на предприятиях нефтяной, нефтехимической и других отраслей промышленности, имеющие резервуарные парки. Максимальная длина чувствительного элемента, мм 4000, 25000.

Цена ДУУ4:
Уточняйте по телефону или через обратную связь.

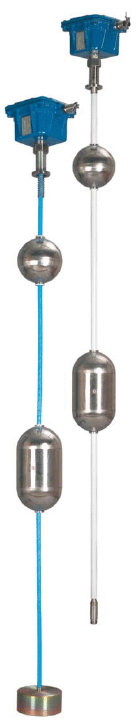

Датчики уровня ультразвуковые ДУУ4/Уровнемеры поплавковые ДУУ4М
Датчики уровня ультразвуковые ДУУ4/Уровнемеры поплавковые ДУУ4М

 Назначение

Датчики уровня ультразвуковые ДУУ4 (далее «датчики») и уровнемеры поплавковые ДУУ4М (далее «уровнемеры») предназначены для измерения уровня различных жидкостей, уровней раздела сред многофазных жидкостей (нефть – эмульсия – подтоварная вода и т.п.), а также измерения температуры и давления контролируемой среды.

Применяются в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.

Датчики и уровнемеры устанавливаются на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурного класса T5 включительно согласно ГОСТ Р 51330.0.

Датчики внесены в Государственный реестр средств измерений.

Датчики имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIВ по ГОСТ Р 51330.11, температурного класса T5 по ГОСТ Р 51330.0, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.

Датчики и уровнемеры предназначены для построения систем автоматизации, в том числе совместно с контроллером ГАММА-11.

Уровнемеры поплавковые ДУУ4М по сравнению с датчиками ДУУ4 обладают повышенной устойчивостью к электромагнитным помехам, повышенной стойкостью к отрицательным температурам, выполнены на современной элементной базе, ячейки преобразования изготавливаются по автоматизированной техноло гии поверхностного монтажа. В дальнейшем уровнемеры ДУУ4М полностью заменят датчики ДУУ4.

Серийный выпуск уровнемеров планируется в 2006-м году.

 Контролируемая среда

Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды. Стойкость датчиков и уровнемеров к агрессивным средам ограничена применяемыми материалами, контактирующими с контролируемой средой: нержавеющая сталь 12Х18Н10Т, 1.4435 (для датчиков ДУУ4-05…ДУУ4-08 и уровнемеров ДУУ4М-05…ДУУ4М-08), фторопласт-4, сферопластик тип ЭДС-7АП ТУ6-05-221-625-82 (при использовании поплавков соответствующего типа).

 Состав приборов

 Датчики уровня ультразвуковые ДУУ4

 В зависимости от типа выходного сигнала датчики выпускаются в виде следующих комплектов:
– комплект ДУУ4-ТВ включает в себя собственно датчик (далее «первичный преобразователь» (ПП)), обеспечивающий непосредственное измерение текущих значений параметров (см. таблицу II.2.1), и блок токовых выходов искробезопасный (далее «БТВИ»);
– комплект ДУУ4-ДС состоит из ПП и блока дискретных сигналов искробезопасного (далее «БДСИ»);
– комплект ДУУ4-RS включает в себя ПП и блок интерфейса искробезопасный (далее «БИИ»).

ПП подключается к блокам БТВИ, БДСИ или БИИ с помощью четырехпроводного экранированного кабеля. Характеристики кабеля см. в п. 4.8.7 настоящего раздела.

 Уровнемеры поплавковые ДУУ4М

 Уровнемер состоит из датчика, обеспечивающего измерение текущих значений контролируемых параметров и выдающего информацию о результатах измерений, и блока (в зависимости от комплекта, см. п. 3.2.2 настоящего раздела), обеспечивающего питание подключенного к нему датчика и формирование выходных информационных сигналов на основе полученных результатов измерений датчика.

 В зависимости от типа выходного сигнала уровнемеры выпускаются в виде следующих комплектов:
– комплект ДУУ4М-ТВ включает в себя один из датчиков уровня ультразвуковых ДУУ2М исполнения 1, который обеспечивает непосредственное измерение текущих значений параметров (см. таблицу II.2.1), и блок токовых выходов искробезопасный БТВИ3 (далее «БТВИ3»);
– комплект ДУУ4М-RS включает в себя один из датчиков уровня ультразвуковых ДУУ2М исполнения 1 и блок интерфейса искробезопасный БИИ3 (далее «БИИ3»).

 Датчик подключается к блокам БТВИ3 или БИИ3 с помощью четырехпроводного экранированного кабеля.

Датчики уровня ультразву ковые ДУУ4: тип ПП дат чика, номер разработки

Уровнемеры поплавковые ДУУ4М: тип уровнемера, номер разработки

Измеряемые параметры

Количество поплавков

Тип чувствительного элемента

ДУУ4-01

ДУУ4М-01

уровень (уровень раздела сред)

1

жесткий

ДУУ4-02

ДУУ4М-02

уровень (уровень раздела сред), температура

1

жесткий

ДУУ4-03

ДУУ4М-03

уровень (уровень раздела сред), уровень раздела сред

2

жесткий

ДУУ4-04

ДУУ4М-04

уровень (уровень раздела сред), уровень раздела сред, температура

2

жесткий

ДУУ4-05

ДУУ4М-05

уровень (уровень раздела сред), давление

1

жесткий

ДУУ4-06

ДУУ4М-06

уровень (уровень раздела сред), температура, давление

1

жесткий

ДУУ4-07

ДУУ4М-07

уровень (уровень раздела сред), уровень раздела сред, давление

2

жесткий

ДУУ4-08

ДУУ4М-08

уровень (уровень раздела сред), уровень раздела сред, температура, давление

2

жесткий

ДУУ4-10

ДУУ4М-10

уровень (уровень раздела сред), температура

1

гибкий

ДУУ4-12

ДУУ4М-12

уровень (уровень раздела сред), уровень раздела сред, температура

2

гибкий

ДУУ4-14

ДУУ4М-14

уровень (уровень раздела сред), уровень раздела сред, уровень раздела сред, температура

3

гибкий

ДУУ4-16

ДУУ4М-16

уровень (уровень раздела сред), уровень раздела сред, уровень раздела сред, уровень раздела сред, температура

4

гибкий

 Технические данные

Наименование параметра

Наименование датчика

Наименование блоков: БТВИ, БДСИ, БИИ, БТВИ3, БИИ3

ПП датчика ДУУ4

Датчик ДУУ2М исполнения 1 уровнемера ДУУ4М

1.

Длина чувствительного элемента до 4 м (жесткий ЧЭ); до 25 м (гибкий ЧЭ) до 4 м (жесткий ЧЭ); до 25 м (гибкий ЧЭ)

2.

Температура контролируемой среды от минус 45 до + 65 °C (по специальному заказу до + 120 °C)  от минус 45 до + 65 °C (по специальному заказу до + 120 °C)

3.

Давление контролируемой среды  до 2,0 МПа (жесткий ЧЭ), до 0,15 МПа (гибкий ЧЭ) до 2,0 МПа (жесткий ЧЭ), до 0,15 МПа (гибкий ЧЭ)

4.

Плотность контролируемой среды  от 500 до 1500 кг/м3  от 500 до 1500 кг/м3

5.

Маркировка взрывозащиты  1ExibIIBT5 X 1ExibIIBT5 X

[Exib]IIBX

6.

Степень защиты  IP68 по ГОСТ 14254 IP68 по ГОСТ 14254  IP50 по ГОСТ 14254

7.

Климатическое исполнение  ОМ1,5 по ГОСТ 15150 ОМ1,5 по ГОСТ 15150 УХЛ4 по ГОСТ 15150

8.

Температура внешней среды  от минус 45 до +75 °С от минус 45 до +75 °С от + 5 до + 45 °С

9.

Пределы изменения атмосферного давления  от 84 до 106,7 кПа  от 84 до 106,7 кПа  от 84 до 106,7 кПа

10.

Тип атмосферы  III, IV (морская и приморско-промышленная) III, IV (морская и приморско-промышленная) II (промышленная)

11.

Срок службы  не менее 10 лет для ДУУ4-01...-08; не менее 8 лет для ДУУ4-10, -12, -14, -16 не менее 10 лет для ДУУ4М-01...-08; не менее 8 лет для ДУУ4М-10, -12, -14, -16 не менее 10 лет

12.

Масса не более 13,5 кг  не более 13,5 кг  не более 0,4 кг

13.

Габаритные размеры  не превышают 145х215х (130+LЧЭ*) мм не превышают 145х215х (130+LЧЭ*) мм  не превышают 100х75х109,5 мм


* «LЧЭ» – длина чувствительного элемента

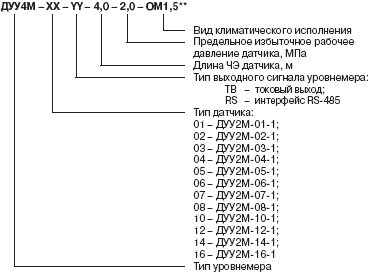

Структура условного обозначения уровнемеров поплавковых ДУУ4М

 Пример записи при заказе

 Пример записи при заказе датчиков ДУУ4
«Датчик уровня ультразвуковой ДУУ4-16-ТВ-9,0-0,15-ОМ1,5**, поплавок типа II, плотность среды 600 кг/м3, поплавки типа III, 3 шт., плотности сред 1000, 1050 и 1120 кг/м3 ТУ 4214-004-29421521-02».

 Пример записи при заказе уровнемеров ДУУ4М
«Уровнемер поплавковый ДУУ4М-16-ТВ-9,0-0,15-ОМ1,5**, поплавок типа II, плотность среды 600 кг/м 3, поплавки типа III, 3 шт., плотности сред 1000, 1050 и 1120 кг/м3 ТУ 4214–024–29421521–05».
