Термошкаф-кожух обогреваемый специальной конструкции
ТЭКБОКС-М-К
Металлические термошкафы-кожухи обогреваемые и защитные ТЭКБОКС-М предназначены
для размещения, защиты и обогрева самых различных видов и типов оборудования –
датчиков давления, температуры, уровнемеров, приборов измерения расхода
жидкостей и газов, вторичных преобразователей, аналитических систем и
оборудования АСУТП. Термошкафы ТЭКБОКС-М – это не просто набор доступных для
заказа корпусов и комплектующих, а готовое и продуманное решение любой
поставленной задачи. При разработке термошкафов были приняты во внимание все
актуальные требования и особенности эксплуатации оборудования на объектах
нефтехимической и нефтегазовой отраслей.
Описание модели:

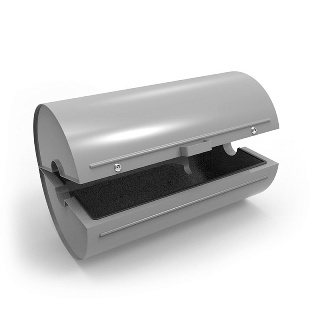

ТЭКБОКС-М-К – термокожух обогреваемый специальной конструкции.
Являются обогреваемыми термокожухами облегченной конструкции, специально
разработанными и предназначенными для укрытия, теплоизоляции и обогрева
оборудования сложной конфигурации, например кориолисовых массовых расходомеров,
пневмоприводов и запорной арматуры.
Основные особенности и преимущества:
- Свободная конструкция, возможность изготовления нестандартных изделий
при заказе от 1 шт.
- Высокая механическая прочность - защита от механических повреждений
установленного оборудования приборов, в том числе при низких отрицательных
температурах
- Коррозионная стойкость – металлические термошкафы изготавливаются из
оцинкованной стали или нержавеющей стали
- Качественное ЛКП и подготовка к окраске – термошкафы могут быть окрашены
как порошково-полимерными материалами, так и различными типами эмалей.
- Высокие теплоизоляционные свойства и герметичность – ввиду применения
качественной теплоизоляции, герметичной конструкции корпуса и уплотнений
Краткое описание конструкции:
Термошкаф металлический утепленный ТЭКБОКС-М представляет собой
сварной одностенный корпус, оклеенный изнутри теплоизолирующим материалом (или
двухстенный корпус, а утеплитель размещен между внутренней и наружной стенкой).
Металлические оболочки изготовлены методом лазерной или плазменной резки, с
последующей гибкой и сваркой. Крепление фурнитуры (замков и петель)
осуществляется с помощью сварки или вытяжных (в том числе и резьбовых) заклепок.
Установка оборудования клиента, нагревательных элементов, терморегуляторов и
клеммных коробок выполняется с помощью монтажных панелей или резьбовых заклепок,
а также сквозных отверстий болтовых соединений.
Технические характеристики:
| Зона установки |
- невзрывоопасная
- В1-а
- В1-г |
| Климатическое исполнение |
УХЛ 1 |
| Температура эксплуатации |
-60…+70
-70…+70 с увеличенной мощностью нагревателя или дополнительной
теплоизоляцией вспененным каучуком с алюминизированным покрытием |
| Степень пылевлагозащиты |
- IP54 - стандартно
- IP65, IP66 - по специальному заказу |
| Группа горючести |
Г1 (не поддерживает горение) |
| Маркировка взрывозащиты нагревательных элементов |
- 1ExmbIICT3…Т6 – с обогревателем Exm
- 1ExdIICT3…T6 – с обогревателем Exd
- 1ExeIICT3…Т6 – с нагревательной секцией Exe
|
| Толщина теплоизоляционного слоя |
20…100мм (в зависимости от модели) |
| Стойкость к углеводородам и УФ излучению |
Да |
| Стандартный цвет |
- RAL7032 - стандартно
- любой цвет по таблице RAL – по специальному заказу |
| Гарантийный срок |
12…60 месяцев с даты поставки в зависимости от условий
договора, но не более 12…36 месяцев с даты ввода в эксплуатацию |
|
