ТЭКБОКС-П-Г - термошкафы с горизонтальным разъемом

Термошкафы обогреваемые и защитные ТЭКБОКС-П (стеклопластиковые боксы) предназначены для размещения, защиты и обогрева самых различных видов и типов оборудования – датчиков давления, температуры, уровнемеров, приборов измерения расхода жидкостей и газов, вторичных преобразователей, аналитических систем и оборудования АСУТП. Термошкафы ТЭКБОКС-П – это не просто набор доступных для заказа корпусов и комплектующих, а готовое и продуманное решение любой поставленной задачи. При разработке термошкафов были приняты во внимание все актуальные требования и особенности эксплуатации оборудования на объектах нефтехимической и нефтегазовой отраслей.

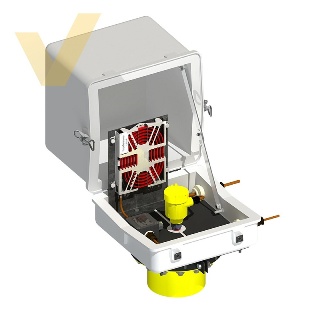

ТЭКБОКС-П-Г – термошкафы с горизонтальным разъемом.

Термошкафы с горизонтальным разъемом целесообразно применять для монтажа любых приборов, установленных на бобышках, патрубках и фланцевых соединениях, а также на горизонтальных трубопроводах. В основном в данные шкафы устанавливаются сигнализаторы уровня и уровнемеры, а также датчики давления и температуры.

• Низкий вес шкафов – экономичная доставка и возможность монтажа силами 1-2 человек без применения спец. техники и подъемного оборудования
• Высокая прочность армированного стеклопластика  - защита от механических повреждений шкафа и приборов, в том числе при низких отрицательных температурах
• Коррозионная стойкость – стеклопластик инертен к углеводородам и большинству распространенных в нефтегазовой отрасли химических веществ
• Отсутствие необходимости в первичной или повторной окраске – термошкафы могут быть изготовлены любого цвета, при этом производится не наружный окрас готового корпуса, а колеровка компонентов стеклопластика в процессе формования
• Высокие теплоизоляционные свойства и герметичность – ввиду применения высококачественных составов вспененного полиуретана и уплотнителей достигаются высокие теплоизоляционные свойства.
• Срок службы не менее 15 лет.

Краткое описание конструкции:

Термошкаф стеклопластиковый утепленный ТЭКБОКС-П представляет собой корпус, состоящий из наружной и внутренней стеклопластиковой оболочек, между которыми располагается теплоизолирующий материал - вспененный полиуретан. Помимо утепления он также выполняется функцию склеивания наружной и внутренней оболочек и повышает жесткость корпуса. Стеклопластиковые оболочки изготовлены методом контактного формования с применением ненасыщенных полиэфирных смол и армирующих материалов. Благодаря применению специального токопроводящего состава, поверхности стеклопластиковых оболочек полностью антистатичны. Крепление фурнитуры (замков и петель) осуществляется с помощью вытяжных заклепок. Крепление монтажных элементов выполняется с помощью сквозных отверстий и болтовых соединений. Установка нагревательных элементов, терморегуляторов и клеммных коробок выполняется с помощью монтажных панелей или резьбовых заклепок, установленных во внутреннюю или внешнюю оболочку.

Технические характеристики

Зона установки	- невзрывоопасная   - В1-а   - В1-г
Климатическое исполнение	УХЛ 1
Температура эксплуатации	стандартно -60...+90°С, с дополнительной теплоизоляцией -70...+95°С
Степень пылевлагозащиты	- IP65  - стандартно   - IP66  - по специальному заказу
Группа горючести	Г1 (не поддерживает горение)
Маркировка взрывозащиты	- Оборудование с системой электрообогрева в зависимости от исполнения: 1Ex IIC T6…Т3 Gb X или Ex IIIC T6…Т3 Db X - Оборудование с системой обогрева водой/паром: IIGb IIC T6...T3 X или IIGb IIB T6...T3 X - Оборудование без системы обогрева (защитный кожух): IIGb IIC или IIGb IIB
Антистатичность	Электрическое сопротивление менее 109Ом
Толщина теплоизоляционного слоя	20…40мм (с зависимости от модели)
Толщина стенки оболочек	>2мм
Стойкость к углеводородам и           УФ излучению	Да
Стандартный цвет	- RAL7001 - стандартно - любой цвет по таблице RAL – по специальному заказу
Гарантийный срок	12…60 месяцев с даты поставки в зависимости от условий договора, но не более 12…36 месяцев с даты      ввода в эксплуатацию
