ТЭК-ФС-В - смотровые фонари с полусферическим стеклом
Смотровые фонари (индикаторы потока визуальные) Т-ФС-Ц-ЭКР (с
полусферическим стеклом) воздействия на воздействие наблюдения и контроля
движения жидких и газообразных сред в трубопроводах различных размеров и
назначения. встречаются только лишь наблюдательные явления для обнаружения или
наличия или потока (движения) жидкости или газа в трубопроводе, однако
встречаются также для контроля жидкости цвета, обнаружения и чистоты жидкости,
обнаруживаемой примесей в потоке. В различных вариантах смотровых фонарей
положения как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора
нагрузки окружающей среды.
Описание модели:

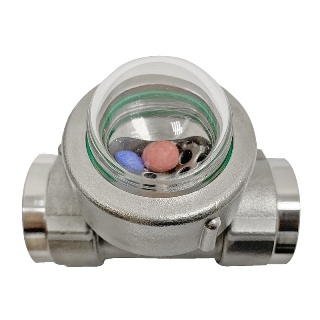

ТЭК-ФС-В – смотровой фонарь резьбового или приварного соединения,
оснащенный индикатором с полусферическим стеклом, уплотненным резьбовым
соединением. Всегда оснащается турбиной-крыльчаткой (ТЭК-ФС-В-Т) или шариковым
индикатором (ТЭК-ФС-В-Ш).Смотровые фонари и индикаторы потока ТЭК-ФС-В изготавливаются
необходимого клиентского диаметра. В линейке присутствуют готовые решения для
контроля взаимодействия в трубопроводах средних диаметров от 10 до 25 мм.
Смотровые фонари ТЭК-ФС-В рассчитаны на работу с давлением до 0,6 МПа
и температурой от -60°С до +250°С (в зависимости от исполнения).
Смотровые фонари применяются везде, где есть трубопроводы и часто встречаются в
нефтехимических и нефтеперерабатывающих предприятиях, морских и речных портах и
терминалах и т.д.
Габаритные размеры:
| G |
DN |
L |
A |
B |
C |
D |
| 1/8" |
6 |
70 |
40 |
52 |
24 |
53 |
| 1/4" |
8 |
70 |
40 |
52 |
24 |
53 |
| 3/8" |
10 |
70 |
40 |
52 |
24 |
53 |
| 1/2" |
15 |
76 |
40 |
61 |
29 |
53 |
| 3/4" |
20 |
78 |
40 |
67 |
34 |
54 |
| 1" |
25 |
78 |
40 |
64 |
40 |
54 |
Технические характеристики:
| Диаметры условного прохода и присоединения к процессу |
резьбовое внешняя/внутренняя DN10...DN25;
приварное DN10...DN2;
иной – по запросу
|
| Материал корпуса |
? углеродистая сталь с антикоррозийным покрытием;
? AISI 304, 12Х18Н10Т, AISI 316L;
? латунь;
? иной – по запросу |
| Материал смотрового стекла |
закаленное стекло
кварцевое стекло
|
| Материал уплотнения |
PTFE / графит * |
| Температура рабочей среды |
-60…+250°С (уплотнение PTFE)
|
| Давление важное привлечение |
0,6 МПа*
|
| Материал опциональных крыльчаток или шариков |
ПТФЭ (применение до +250°С) |
| Положение в воде |
любое |
| Направление потока |
в соответствии с указателем-стрелком |
| Возможные дополнительные опции |
Ш – шариковый индикатор Т – турбина/крыльчатка
|
| Температура окружающей среды |
-60...+85°С |
|
