ТЭК-ФС-Ц-Р - смотровые фонари с цилиндрическим стеклом и
резьбовым уплотнением
Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Ц-Р с
цилиндрическим стеклом и резьбовым следствием признаков наблюдения и
контроля движения жидких и газообразных сред в трубопроводах различных размеров
и назначения. встречаются только лишь наблюдательные явления для обнаружения или
наличия или потока (движения) жидкости или газа в трубопроводе, однако
встречаются также для контроля жидкости цвета, обнаружения и чистоты жидкости,
обнаруживаемой примесей в потоке. В различных вариантах смотровых фонарей
положения как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора
нагрузки окружающей среды.
Описание модели:

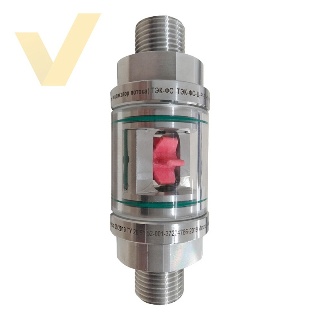

ТЭК-ФС-Ц-Р – смотровой фонарь с цилиндрическим стеклом с
резьбовым соединением, дающий возможность кругового обзора. По желанию можно
заменить турбиной-крыльчаткой (ТЭК-ФС-Ц-Р-Т) или шариковым индикатором (ТЭК-ФС-Ц-Р-Ш).
Смотровые фонари и индикаторы потока ТЭК-ФС-Ц-Р изготавливаются
необходимого диаметра клиента. В линейке присутствуют готовые решения для
контроля взаимодействия в трубопроводах средних диаметров от 10 до 50 мм.
Смотровые фонари ТЭК-ФС-Ц-Р рассчитаны на работу с давлением до 1,6 МПа и
температурой от -60°С до +250°С (в зависимости от исполнения).
Смотрящие фонари применяются везде, где есть трубопроводы и часто встречаются
в нефтехимических и нефтеперерабатывающих предприятиях, морских и речных портах
и терминалах и т.д.
Габаритные размеры:
| G |
DN |
L |
A |
B |
C |
| 1/8" |
6 |
72 |
35 |
36 |
41 |
| 1/4" |
8 |
72 |
35 |
36 |
41 |
| 3/8" |
10 |
72 |
35 |
36 |
41 |
| 1/2" |
15 |
72/80 |
35/40 |
35/43 |
39/48 |
| 3/4" |
20 |
80/88 |
40/43 |
43/44 |
48/49 |
| 1" |
25 |
80/100 |
40/50 |
43/51/57 |
49/57/62 |
| 1 1/4" |
32 |
120 |
50 |
55 |
63 |
| 1 1/2" |
40 |
120 |
50 |
57 |
65 |
| 2" |
50 |
145 |
75 |
78 |
85 |
Технические характеристики:
| Диаметры условного прохода и присоединения к процессу |
резьбовое DN10...DN50
приварное DN10...DN50
|
| Материал корпуса |
? углеродистая сталь с антикоррозийным покрытием;
? AISI 304, 12Х18Н10Т, AISI 316L;
? латунь;
? иной – по запросу |
| Материал смотрового стекла |
? закаленное стекло
? кварцевое стекло
? боросиликатное стекло
? алюмосиликатное стекло
|
| Материал уплотнения |
PTFE / графит |
| Температура рабочей среды |
-60…+250°С (уплотнение PTFE)
|
| Максимальное давление процесса |
0,6 МПа / 1,6 МПа*
|
| Материал опциональных крыльчаток или шариков |
ПТФЭ (применение до +250°С) |
| Положение в воде |
любое |
| Направление потока |
в соответствии с указателем-стрелком |
| Возможные дополнительные опции |
Ш – шариковый индикатор Т – турбина/крыльчатка
|
| Температура окружающей среды |
-60...+85°С |
* Указано предельное предельное давление для нормальных условий (температура
среды +20°С). Для высокотемпературных образований предельные значения давления
могут быть ниже номинальных значений.
|
