ТЭК-ФС-Р-О - индикаторы потока с резьбовым уплотнением и
осевым расположением индикатора
Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Р-О (с осевым
расположением индикатора) предназначены для визуального наблюдения и
контроля движения жидких и газообразных сред в трубопроводах различных диаметров
и назначения. Чаще всего смотровые фонари применяются для определения наличия
или отсутствия жидкости или потока (движения) жидкости или газа в трубопроводе,
однако также могут быть использованы для контроля цвета, прозрачности и чистоты
жидкости, отсутствия твердых примесей в потока. В различных исполнениях
смотровые фонари могут быть установлены как вертикально, так и горизонтально.
Стрелка на корпусе индикатора указывает направление потока среды.
Описание модели:

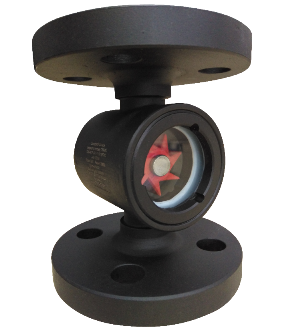

ТЭК-ФС-Р-О – смотровой фонарь (индикатор потока) резьбового приварного
или фланцевого присоединения с устройством уплотнения индикаторной части с
помощью резьбового соединения с осевым расположением индикатора. Опционально
могут быть оснащены турбиной-крыльчаткой (ТЭК-ФС-Р-О-Т), шариковым индикатором (ТЭК-ФС-Р-О-Ш),
лопаткой/заслонкой (ТЭК-ФС-Р-О-Л) и лопаткой-индикатором (ТЭК-ФС-Р-О-ЛИ).
Смотровые фонари и индикаторы потока ТЭК-ФС-Р-О изготавливаются
необходимого клиенту диаметра. В линейке присутствуют готовые решения для
визуального контроля в трубопроводах внутренним диаметром от 10& до
100мм.Большинство моделей смотровых фонарей ТЭК-ФС-Р-О предназначены для
работы с давлениями 1,6 МПа, 2,5 МПа, 4,0 МПа и температурами от -60°С до +250°С
(в зависимости от исполнения). Однако мы готовы предложить нашим Заказчикам
специальные версии некоторых моделей, способных функционировать при давлении до
10 МПа и температурах до + 500°С.
Смотровые фонари применяются везде, где есть трубопроводы и присутствует
необходимость в визуальном контроле – нефтехимические и нефтеперерабатывающие
предприятия, морские и речные порты и терминалы и т.д.
Химически стойкое исполнение для агрессивных сред:
Для обеспечения возможности применения смотровых фонарей для работы с
агрессивными жидкостями (кислоты, щелочи) разработано исполнение с покрытием
внутренних поверхностей фторопластом (PTFE). Это позволяет бюджетно решить
задачу, не применяя дорогостоящие специальные сплавы и материалы.
Габаритные размеры:
ТЭК-ФС-Р-О фланцевого исполнения
|
DN |
L |
D |
A |
B |
C |
| 1/2" |
15 |
110 |
95 |
52 |
35 |
62 |
| 3/4" |
20 |
120 |
105 |
52 |
35 |
62 |
| 1" |
25 |
125 |
115 |
52 |
35 |
62 |
| 1 1/4" |
32 |
145 |
135 |
65 |
45 |
77 |
| 1 1/2" |
40 |
155 |
145 |
70 |
50 |
82 |
| 2" |
50 |
190 |
160 |
85 |
65 |
107 |
| 2 1/2" |
65 |
210 |
180 |
98 |
75 |
126 |
ТЭК-ФС-Р-О резьбового исполнения
| G |
DN |
L |
D |
C |
M |
A |
B |
d |
| 1/8" |
6 |
85 |
52 |
45 |
62 |
24 |
22 |
35 |
| 1/4" |
8 |
85 |
52 |
45 |
62 |
24 |
22 |
35 |
| 3/8" |
10 |
85 |
52 |
45 |
62 |
24 |
22 |
35 |
| 1/2" |
15 |
90 |
52 |
45 |
62 |
30 |
28 |
35 |
| 3/4" |
20 |
95 |
52 |
45 |
62 |
36 |
33 |
35 |
| 1" |
25 |
100 |
52 |
45 |
62 |
44 |
39 |
35 |
| 1 1/4" |
32 |
120 |
65 |
55 |
77 |
55 |
50 |
45 |
| 1 1/2" |
40 |
125 |
70 |
60 |
92 |
62 |
57 |
50 |
| 2" |
50 |
160 |
85 |
75 |
107 |
77 |
69 |
65 |
| 2 1/2" |
65 |
200 |
98 |
85 |
126 |
95 |
90 |
75 |
Технические характеристики:
| Диаметры условного прохода и присоединения к процессу |
фланцевое DN10...DN65
резьбовое внешняя/внутренняя DN10...DN50
приварное DN10...DN50 |
| Материал корпуса |
? углеродистая сталь с антикоррозийным покрытием;
? AISI 304, 12Х18Н10Т, AISI 316L;
? углеродистая сталь с футеровкой PTFE и антикоррозийным покрытием;
? нержавеющая сталь AISI 304 с футеровкой PTFE;
? иной – по запросу |
| Материал смотрового стекла |
закаленное стекло
кварцевое стекло
боросиликатное стекло
алюминосиликатное стекло |
| Материал уплотнения |
PTFE / графит * |
| Температура рабочей среды |
-60…+250°С (уплотнение PTFE)
-60...+500 (уплотнение графит)
|
| Давление максимальное рабочее |
1,6 МПа *
4,0 Мпа*
10,0 МПа** |
| Материал опциональных крыльчатки или шариков |
PTFE (применение до +250°С) |
| Положение в пространстве |
любое |
| Направление потока |
в соответствии с указателем-стрелкой |
| Возможные дополнительные опции |
? шариковый индикатор;
? турбинный индикатор (крыльчатка);
? отклоняющаяся лопатка/заслонка;
? лопатка с индикатором расхода |
| Температура окружающей среды |
-60...+85°С |
* Указаны номинальные предельные давления для нормальных условий (температура
среды +20°С). Для высокотемпературных исполнений предельное давление стандартных
версий может быть существенно ниже номинальных.
**В зависимости от диаметра условного прохода и температуры среды в трубопроводе
возможны специальные исполнения до 10МПа, однако, это в обязательном порядке
необходимо согласовывать с заводом-изготовителем.
|
