ТЭК-ФС-Б-Р - смотровые фонари с круглым фланцевым уплотнением
индикатора
Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Б-Р (с круглым
фланцевым уплотнением индикатора) предназначены для визуального наблюдения и
контроля движения жидких и газообразных сред в трубопроводах различных диаметров
и назначения. Чаще всего смотровые фонари применяются для определения наличия
или отсутствия жидкости или потока (движения) жидкости или газа в трубопроводе,
однако также могут быть использованы для контроля цвета, прозрачности и чистоты
жидкости, отсутствия твердых примесей в потока. В различных исполнениях
смотровые фонари могут быть установлены как вертикально, так и горизонтально.
Стрелка на корпусе индикатора указывает направление потока среды.
Описание модели

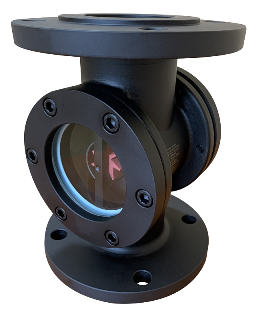

ТЭК-ФС-Б-Р — смотровой фонарь резьбового приварного или фланцевого
присоединения с устройством уплотнения индикаторной части с помощью болтового
круглого фланцевого соединения с осевым расположением индикатора. Опционально
могут быть оснащены турбиной-крыльчаткой (ТЭК-ФС-Б-Р-Т), шариковым индикатором (ТЭК-ФС-Б-Р-Ш),
лопаткой/заслонкой (ТЭК-ФС-Б-Р-Л) и лопаткой-индикатором (ТЭК-ФС-Б-Р-ЛИ)
Смотровые фонари (индикаторы потока) ТЭК-ФС-Б-Ризготавливаются
необходимого клиенту диаметра. В линейке присутствуют готовые решения для
визуального контроля в трубопроводах внутренним диаметром от 10 до 500
мм.Большинство моделей смотровых фонарей ТЭК-ФС-Б-Р предназначены для
работы с давлениями 1,6 МПа, 2,5 МПа, 4,0 МПа и температурами от -60°С до +250°С
(в зависимости от исполнения). Однако мы готовы предложить нашим Заказчикам
специальные версии некоторых моделей, способных функционировать при давлении до
10 МПа и температурах до + 500°С.
Смотровые фонари применяются везде, где есть трубопроводы и присутствует
необходимость в визуальном контроле – нефтехимические и нефтеперерабатывающие
предприятия, морские и речные порты и терминалы и т.д.
Габаритные размеры
|
DN |
L |
D |
M |
N |
A |
| 1/2" |
15 |
160 |
95 |
90 |
45 |
55 |
| 3/4" |
20 |
160 |
105 |
90 |
45 |
55 |
| 1" |
25 |
160 |
115 |
90 |
45 |
55 |
| 1 1/4" |
32 |
210 |
135 |
112 |
60 |
75 |
| 1 1/2" |
40 |
220 |
145 |
121 |
65 |
85 |
| 2" |
50 |
240 |
160 |
142 |
80 |
100 |
| 2 1/2" |
65 |
250 |
180 |
160 |
95 |
115 |
| 3" |
80 |
280 |
195 |
180 |
115 |
135 |
| 4" |
100 |
300 |
230 |
201 |
130 |
150 |
| 5" |
125 |
320 |
270 |
229 |
155 |
175 |
| 6" |
150 |
350 |
300 |
250 |
170 |
195 |
Технические характеристики
| Диаметры условного прохода и присоединения к процессу |
фланцевое DN10...DN65
внешняя/внутренняя DN10...DN50;
приварное DN10...DN50
|
| Материал корпуса |
? углеродистая сталь с антикоррозийным покрытием;
? AISI 304, 12Х18Н10Т, AISI 316L;
? углеродистая сталь с футеровкой PTFE и антикоррозийным покрытием;
? нержавеющая сталь AISI 304 с футеровкой PTFE;
? иной – по запросу |
| Материал смотрового стекла |
? закаленное стекло
? кварцевое стекло
? боросиликатное стекло
? алюмосиликатное стекло |
| Материал уплотнения |
PTFE * |
| Температура рабочей среды |
-60…+250°С (уплотнение PTFE)
-60....+500С (уплотнение графит)
|
| Давление максимальное рабочее |
1,6 МПа;
4,0 Мпа*
10,0 МПа** |
| Материал опциональных крыльчатки или шариков |
PTFE (применение до +250°С) |
| Положение в пространстве |
любое |
| Направление потока |
в соответствии с указателем-стрелкой |
| Возможные дополнительные опции |
? шариковый индикатор;
? турбинный индикатор (крыльчатка);
? отклоняющаяся лопатка/заслонка;
? лопатка с индикатором расхода |
| Температура окружающей среды |
-60...+85°С |
*По специальному заказу возможен выпуск указателей
уровня с графитовыми уплотнениями для эксплуатации при температурах
рабочей среды до +500°С.
**Указаны номинальные предельные давления для нормальных условий
(температура среды +20°С). Для высокотемпературных исполнений предельное
давление стандартных версий может быть существенно ниже номинальных.
***В зависимости от диаметра условного прохода и температуры
эксплуатации возможны специальные исполнения до 10МПа, однако, это в
обязательном порядке необходимо согласовывать с заводом- изготовителем. |
|
