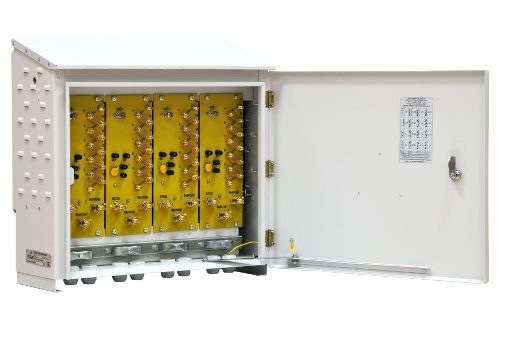

Блок совместной защиты БСЗД/БСЗП
Блок совместной защиты БСЗ предназначен для работы со станциями катодной
защиты в схемах с раздельной защитой для устранения вредного взаимного влияния
соседних коммуникаций. Регулировка тока в Блоке может осуществляться ступенчато,
перестановкой перемычек регулировочных и плавно, вращением ручки реостата. Блок
по проводимости каналов изготавливается в двух исполнениях: с «прямой» и
«обратной» проводимостью. Блок «прямой» проводимости отличается от Блока
«обратной» проводимости противоположной полярностью включения диода.
Соответствие стандартам
Оборудование внесено в реестр ПАО «Газпром».
Сертифицировано в системе ИНТЕРГАЗСЕРТ.
ГОСТ Р 51164‑98 «Трубопроводы стальные магистральные. Общие требования к
защите от коррозии».
Функциональные возможности
Совместная защита нескольких подземных сооружений от одной станции катодной
защиты путём установки соответствующего сопротивления в каналах блока.
Выравнивание потенциалов в местах пересечений трубопроводов и кабелей связи.
Поддержка требуемого защитного потенциала на изолирующих вставках и кабелях
связи от станции катодной защиты, подключённой к трубопроводу.
Поддержка требуемого защитного потенциала на патроне перехода под
автомобильными и железными дорогами от станции катодной защиты, подключённой к
трубопроводу.
Использование в качестве регулируемого поляризованного дренажа.
Допускается в одном Блоке параллельная работа каналов одинаковой проводимости
и с одинаковыми сопротивлениями.
Допускается параллельная работа Блоков с каналами одинаковой проводимости и с
одинаковыми сопротивлениями.
Допускается параллельная работа Блоков и каналов от одного источника с
использованием реостатов плавной регулировки при условии установки одинаковых
сопротивлений последних.
При необходимости каналы Блока одной проводимости можно соединять
последовательно.
Характеристики
| Наименование параметра |
Значение параметра |
| |
Ток канала |
| 25 А |
50 А |
| Количество каналов (панелей Блока в сборе), шт. |
1 – 4 |
1 |
| Номинальный ток одного канала при использовании
ступенчатой регулировки, А |
25 |
50 |
| Суммарный ток Блока с двумя каналами
Суммарный ток Блока с тремя каналами
Суммарный ток Блока с четырьмя каналами |
50 А
50 А
60 А |
–
–
– |
| Номинальный ток одного канала при использовании плавной
регулировки[1], А |
1 |
| Суммарное сопротивление регулировочных резисторов и
реостата одного канала, Ом |
33,30 ± 3,33 |
33,15 ± 3,32 |
| Сопротивление одного регулировочного резистора одного
канала, Ом |
0,050 ± 0,005 |
0,025 ± 0,005 |
| Количество регулировочных резисторов одного канала, шт. |
6 |
| Сопротивление реостата плавной регулировки одного канала[2],
Ом |
33 |
| Допустимое обратное напряжение между клеммами Вход и
Выход 1 одного канала, В |
500 |
| Степень защиты, обеспечиваемая оболочкой по
ГОСТ 14254‑2015 |
IP34 |
| Габаритные размеры, (в×ш×г) мм, не более:
Блок (количество каналов – один)
Блок (количество каналов – от двух до четырёх) |
610×340×300
610×610×300 |
610×610×300
– |
| Масса, кг, не более:
Блок (количество каналов – один)
Блок (количество каналов – двух до четырёх) |
19
35 |
35
– |
Условия эксплуатации
Температура окружающего воздуха для климатического исполнения У1, ºС…….. от
минус 45 до +45
Температура окружающего воздуха для климатического исполнения УХЛ1, ºС… от
минус 60 до +40
Относительная влажность воздуха при температуре 25 ºС, %,
не более…………………………………….. 98
Атмосферное давление, кПа (мм рт. ст.)………………………………………………….. 84,0 – 106,7 (630
– 800)
Структура обозначения Блока при заказе
БСЗП(О)–1–25–У1, где:
1 2 3 4 5
1 – тип БСЗ, где:
БСЗД – БСЗ с дискретным регулированием тока;
БСЗП – БСЗ с дискретным и плавным регулированием тока;
2 – включается в обозначение только для исполнения Блока
«обратной» проводимости;
3 – количество каналов (панелей БСЗ в сборе) от 1 до 4;
4 – номинальный ток канала в амперах (25 А; 50 А);
5 – климатическое исполнение и категория размещения по
ГОСТ 15150‑69.
[1] Сопротивление реостата может выбираться из стандартного ряда значений.
[2] Сопротивление реостата может выбираться из стандартного ряда значений.
|
