Описание
Технические данные

Наименование:
БСЗ

Тип:
Блок совместной защиты

ТУ:
–

Краткое тех. описание:
Предназначен для работы со станциями катодной защиты подземных стальных сооружений (трубопроводов, кабелей и т.п.) в схемах с раздельной защитой для устранения вредного взаимного влияния соседних коммуникаций

Цена БСЗ:
Уточняйте по телефону или через обратную связь.

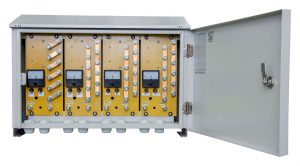

Блок совместной защиты БСЗ

Диодно-резисторный блок БСЗ предназначен для работы со станциями катодной защиты подземных стальных сооружений (трубопроводов, кабелей и т.п.) в схемах с раздельной защитой для устранения вредного взаимного влияния соседних коммуникаций. Регулировка тока в блоке может осуществляться ступенчато, перестановкой регулировочных пластин и плавно, вращением ручки реостата.

Соответствие стандартам

Оборудование внесено в реестр ПАО «Газпром».

Сертифицировано в системе ИНТЕРГАЗСЕРТ.

ГОСТ Р 51164‑98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».

Функциональные возможности

Блок позволяет обеспечить совместную защиту нескольких подземных сооружений от одной станции катодной защиты путем установки соответствующего сопротивления в каналах блока.
Блок позволяет обеспечить выравнивание потенциалов в местах пересечений трубопроводов и кабелей связи.
Блок позволяет поддерживать требуемый защитный потенциал на изолирующих вставках и кабелях связи от станции катодной защиты, подключенной к трубопроводу.
Блок позволяет поддерживать требуемый защитный потенциал на патроне перехода под автомобильными и железными дорогами от станции катодной защиты, подключенной к трубопроводу.
Блок может быть использован в качестве регулируемого поляризованного дренажа.
Допускается в одном блоке параллельная работа каналов одинаковой проводимости и с одинаковыми сопротивлениями.
Допускается параллельная работа блоков с каналами одинаковой проводимости и с одинаковыми сопротивлениями.
При использовании реостата плавной регулировки параллельная работа каналов (Блоков) не допускается.

Характеристики

Наименование параметра	Значение параметра
Количество каналов, шт.	от 1 до 4
Параметры одного канала: — номинальный ток: при использовании ступенчатой регулировки (А) (при использовании плавной регулировки максимальный ток одного канала не должен превышать 1 А) — суммарное сопротивление регулировочных резисторов и реостата, Ом — сопротивление одного регулировочного резистора, Ом — количество регулировочных резисторов, шт. — сопротивление реостата для плавной регулировки, Ом — допустимое обратное напряжение, В	25 (50) 33,3 ± 0,03 0,05 ± 0,005 6 33 500
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254‑2015	IP34
Габаритные размеры, (в×ш×г) мм: БСЗ (Количество каналов – один) БСЗ (Количество каналов от 2-х до 4-х)	425×216×210 425×606×210
Масса, кг, не более: БСЗ (Количество каналов – один) БСЗ (Количество каналов от 2-х до 4-х)	7 18

Условия эксплуатации

Температура окружающего воздуха, ºСот минус 60 до +45
Относительная влажность воздуха при t = +25 ºС, %, не более98
Атмосферное давление, кПа (мм рт. ст.)84,0-106,7 (630-800)

Пример записи условного обозначения при заказе

БСЗ(О)‑1‑25‑Р, где:

БСЗ – блок совместной защиты;
(О) – включается в обозначение только для исполнения Блока обратной проводимости;
1 – количество каналов (панелей БСЗ в сборе) (от 1 до 4-х);
25 – максимальный ток канала в амперах (25 или 50);
‑Р – включается в обозначение только при наличии реостата плавной регулировки.
