Наборы оптических мер НОМ-4
Назначение
Наборы оптических мер НОМ-4 (далее по тексту - наборы) предназначены для
задания и воспроизведения дискретных значений вершинной рефракции и радиуса
кривизны при поверке и испытаниях офтальмологических авторефрактометров и
авторефкератометров.
Описание
Принцип действия наборов мер заключается в имитации оптических характеристик
человеческого глаза - рефракции и аметропии. Величина рефракции задается
сферической преломляющей поверхностью меры, а величина аметропии - ее толщиной
вдоль оптической оси. Меры представляют собой плоско-выпуклые линзы с одной
сферической преломляющей поверхностью, но разной толщины, что обеспечивает
разное значение рефракции каждой меры.
В Набор оптических мер НОМ-4 входят следующие меры:
- сферические оптические меры - плосковыпуклые линзы (далее - оптические
меры) с одним и тем же радиусом кривизны сферической преломляющей поверхности, и
разной толщиной вдоль оптической оси. В наборе представлены сферические
оптические меры со следующими номиналами сферической вершинной рефракции: 0,0
дптр; ±2,5 дптр; ±5,0 дптр; ±10,0 дптр, ±15,0 дптр; ±20,0 дптр. Оптические меры
закреплены и запломбированы в специальных металлических оправах, на которых
нанесено значение вершинной рефракции;
- астигматические оптические меры, номинальное значение цилиндрической
вершинной рефракции которых минус 1,5 дптр, минус 3,0 дптр. Оптические меры
закреплены и запломбированы в специальных металлических оправах, на торце
которых нанесено значение цилиндрической вершинной рефракции;
- меры радиуса кривизны - меры, имеющие одинаковый диаметр, передняя
поверхность которых полированная и имеет форму сферы радиусом, соответствующим
номинальному значению радиуса кривизны меры. В наборе представлены меры со
следующими номиналами радиуса кривизны: 6,70 мм; 7,30 мм; 7,90 мм; 8,75 мм; 9,50
мм. Все меры смонтированы в едином металлическом корпусе. Около каждой меры
нанесено соответствующее ей значение рефракции.
Набор имеет универсальное устройство для размещения трех оптических мер в
поле зрения офтальмологического рефрактометра.
Все вышеуказанные элементы устанавливаются в ячейки футляра. На внешней
крышке футляра имеется шильдик с указанием наименования набора и изготовителя.
Заводской (серийный) номер набора указан на вкладыше, входящего в
комплектность набора и на крышке футляра.

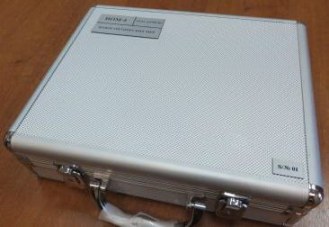

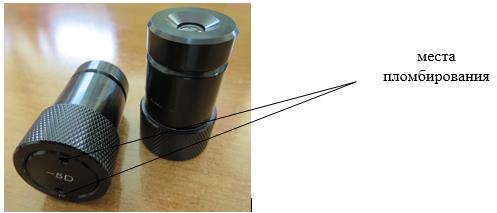

Общий вид и схема маркировки наборов представлены на рисунке 1. Общий вид
оптической меры, ее маркировка и схема пломбирования представлены на рисунке 2.
Программное обеспечение
отсутствует.
Технические характеристики
приведены в таблицах 1, 2.
| Наименование характеристики |
Значение |
| Номинальные значения сферической вершинной рефракции сферических
оптических мер*, дптр |
0,0; +2,5; -2,5 +5,0; -5,0; +10,0; -10,0; +15,0; -15,0; +20,0;
-20,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения
сферической вершинной рефракции, дптр: |
|
| в диапазоне от 0,00 до ±10,00 дптр включ. |
±0,12 |
| в диапазоне св. ±10,00 дптр |
±0,25 |
| Номинальное значение цилиндрической вершинной рефракции
астигматических оптических мер*, дптр |
-1,5; -3,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения
цилиндрической вершинной рефракции, дптр |
±0,12 |
| Номинальные значения радиуса кривизны мер радиуса кривизны* и
соответствующие им значения рефракции, дптр/мм |
-15,0 / 6,70 -7,0 / 7,30 0 / 7,90 +7,0 / 8,75 +15,0 / 9,50 |
| Пределы допускаемой абсолютной погрешности воспроизведения
радиуса кривизны, мм |
±0,02 |
| Примечание - Метрологические характеристики
определены при вертексном расстоянии (VD), равном 12,0 мм. |
| *-действительное значение сферической вершинной
рефракции, цилиндрической вершинной рефракции и радиуса кривизны
оптических мер набора определяется при первичной поверке. |
Таблица 2 - Основные технические характеристики
| Наименование характеристики |
Значение |
| Габаритные размеры оптической меры, (ВхД), мм, не более |
42x25 |
| Массы мер, г, не более |
44 |
| Значение межцентрового расстояния крайних ложементов
универсального устройства (PD), мм, не более |
64,5 |
| Габаритные размеры футляра (ДхВхШ), мм, не более |
300x80x260 |
| Масса футляра с мерами, кг, не более |
1,8 |
| Условия эксплуатации: - диапазон рабочих температур, °С
- относительная влажность воздуха, %, не более |
от +15 до +35 от 30 до 80 |
Знак утверждения типа
наносится на вкладыш и на титульный лист руководства по эксплуатации
типографским способом.
Комплектность
приведена в таблице 3.
| Наименование |
Обозначение |
Количество |
| Меры сферические оптические следующих номиналов: 0,0 дптр; ±
2,5 дптр; ± 5,0 дптр;
± 10,0 дптр; ± 15,0 дптр; ± 20,0 дптр |
- |
11 шт. |
| Меры астигматические оптические следующих номиналов: -1,5 дптр,
-3,0 дптр |
- |
2 шт. |
| Меры радиуса кривизны |
- |
5 шт. в едином корпусе |
| Универсальное устройство для крепления трех оптических мер |
- |
1 шт. |
| Комплект упаковок (футляр) |
- |
1 шт. |
| Руководство по эксплуатации |
- |
1 экз. |
| Вкладыш с указанием заводского номера набора |
- |
1 экз. |
| Методика поверки |
МП 007.М44-21 |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Набор оптических мер НОМ-4» п.2.
Нормативные документы и технические документы, устанавливающие требования к
наборам оптических мер НОМ-4
ГОСТ ISO 10342-2011 «Рефрактометры офтальмологические. Технические требования
и методы испытаний».
ГОСТ ISO 10343-2011 «Офтальмометры. Технические требования и методы
испытаний».
Государственная поверочная схема для средств измерений оптической силы
очковой оптики, утверждённая приказом Росстандарта №2500 от 22.10.2019 г.
ТУ 26.51.66-002-01472764-2018 Наборы оптических мер НОМ-4. Технические
условия.
|
