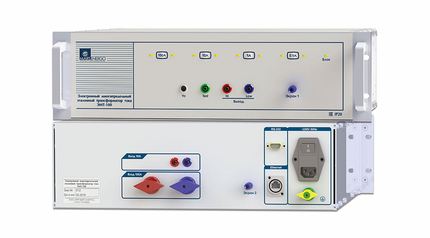

Электронный многопредельный эталонный трансформатор тока
ЭМТ-100
Класс точности: 0.001
Назначение
Преобразование переменного тока на входе в напряжение на выходе.
Применение
Работа в составе поверочных установок для калибровки, поверки
электроизмерительных приборов в Метрологических лабораториях
Росстандарта, промышленности, электроэнергетики. ЭМТ-100 может входить
в состав:
| 1. |
Поверочной установки «Вторичный эталон электрической
мощности ВЭТ-МЭ 1.0» |
| 2. |
Установки для поверки цифровых трансформаторов УПВК-МЭ 61850 |
| 3. |
Установки MarsTest-ECT для поверки маломощных электронных
аналоговых ТТ, выпускаемых по ГОСТ Р МЭК 60044-8-2010 |
Метрологические характеристики
Номинальный коэффициент преобразования Кдт: 0,1; 1,0; 10; 100 А/В
Режим поверки счетчиков, преобразователей мощности и трансформаторов тока
|
Диапазон измерения тока |
Погрешность в частотном диапазоне
40 ... 70 Гц |
Погрешность в частотном диапазоне
25 ... 1000 Гц |
|
модульная |
угловая |
модульная |
угловая |
|
0,01 ... 10 А |
0,001 % |
0,05 минут |
0,005 % |
0,05·(f/50) минут |
|
10 ... 120 А |
0,002 % |
0,1 минута |
0,01 % |
0,1·(f/50) минут |
Режим поверки маломощных электронных ТТ
|
Входной номинальный ток, А |
Выходное номинальное напряжение
программируемого усилителя, мВ* |
Погрешность |
|
Модульная |
Угловая |
|
1; 5 |
333, 255, 150 |
0,01 % |
0,5 минут |
* Ряд напряжений может выбираться заказчиком из диапазона 22,5 мВ ... 10 В
по ГОСТ Р МЭК 60044-8–2010 (22,5 мВ – 150 мВ – 200 мВ – 225 мВ – 4 В).
Преимущества
| ЭМТ-100 в области измерения переменного тока заменяет
комплект эталонных шунтов 0,1; 0,5; 1; 5; 10; 20; 50; 100 А |
| Переключение входных пределов по току - по интерфейсу
Ethernet или вручную |
| Имеется защита от перегрузки повышенным током |
| Гальваническая развязка |
| R нагрузки - не менее 500 кОм |
| R выходное - 2 Ом |
|
