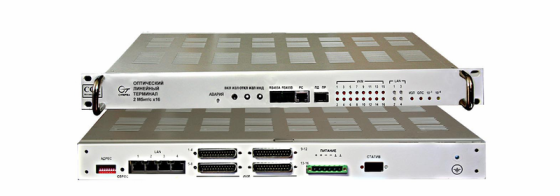

Оптический линейный терминал - ОЛТ
Оптический линейный терминал ОЛТ2x16 предназначен для
эксплуатации на магистральных, внутризоновых и местных сетях связи для передачи
сигналов Е1 по волоконно-оптическому кабелю.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ОЛТ2x16:
- Мультиплексирование/демультиплексирование 16-ти асинхронных цифровых
сигналов Е1 и сигнала Ethernet 10/100 Base-T;
- Функция Ethernet-коммутатора на 4 внешних порта и один внутренний порт
Ethernet 10/100 Base-T;
- Передача/прием сигнала ЕЗ по ВОЛС. Рабочая длина волны оптического
излучения 1,3 ± (0,03) мкм или 1,55 ± (0,05) мкм;
- Возможность работы в сетях CWDM;
- Оптический порт в виде съемного SFP модуля с разъёмами LC.

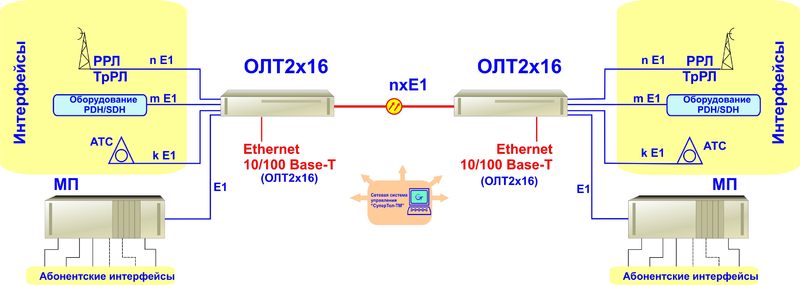

- Топология сетей: «точка-точка».
ОЛТ2x16 обеспечивает - мультиплексирование и передачу 16-ти
сигналов Е1, а также сигнала Ethernet 10/100 Base-T по ВОЛС (разъемы LC SFP
модуля). Имеет возможность работы по одному волокну и в оптических сетях с CWDM.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование |
Значение характеристик |
| Интерфейсы Е1 |
| Интерфейсы Е1 в соответствии |
G.703, G.823, К-41 МСЭ-Т, ГОСТ 26886-86 |
| Количество интерфейсов Е1 |
16 |
| Тип разъема |
D-Sub 25 pin (4 шт.) |
| Оптический интерфейс |
| Исполнение интерфейсов |
Сменный SFP-модуль |
| Тип оптического соединителя |
LC |
| Длина волны |
Зависит от SFP-модуля |
| Уровень средней мощности оптического излучателя |
Зависит от SFP-модуля |
| Чувствительность приемного оптического устройства |
Зависит от SFP-модуля |
| Дальность передачи |
Зависит от SFP-модуля |
| Интерфейсы Ethernet |
| Интерфейсы Ethernet в соответствии |
Ethernet IEEE 802.3
Fast Ethernet IEEE 802.3 |
| Количество портов |
4 |
| Физический интерфейс |
10Base-T; 100Base-TX |
| Режим работы порта |
дуплекс/полудуплекс |
| Функции |
Auto-negotiation;
MDI/MDI-X |
| Дальность передачи |
до 100 м |
| Разъем порта |
RJ-45 |
Сетевая система управления «СуперТел-ТМ».
Электропитание:
- Напряжение источника первичного питания: для ОЛТ2х16 от 19,2 до 72 В.
- Потребляемая мощность: не более 10 Вт.
Габаритные размеры:
- ОЛТ2х16: 483x44x300 мм (корпус 19”,1U).
Масса - не более 3 кг.
|
