Извещатели «ДВ-ИО»

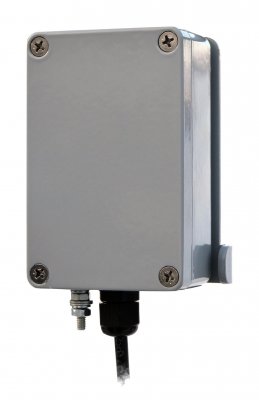

Извещатель охранный вибрационный ДВ-ИО используется в качестве средства охранной сигнализации для обнаружения преодоления нарушителем (человеком): сетки (ССПП диаметр прутка 3-7 мм типа «Махаон), решеток (диаметр прутка 8-30 мм), стен (из кирпича или бетона).

ДВ-ИО входит в состав извещателя СЕЧЕНЬ (ВИБРОН) и является модификацией датчика виброчувствительного, отличающейся возможностью непосредственного подключения к приборам приемно-контрольным с использованием стандартного интерфейса («сухие» контакты или RS-485).

Модификации:


• ДВ-ИО - оборудован «сухим» контактом реле.
• ДВ-ИО-И - оборудован интерфейсом RS-485.

Интеграция
ДВ-ИО-И интегрирован посредством интерфейса RS-485 в сигнализационный комплекс охраны периметра автономным (СКОПА)

Извещатель охранный вибрационный ДВ-ИО предназначен для охраны:

• Решеток водопропуска;
• Оконных, дверных решеток;
• Металлических вставок в бетонное ограждение;
• Участков сетчатого заграждения, где применение извещателя Сечень-02 экономически не целесообразно в т.ч. на небольших площадках;
• Сейфов и металических ангаров.
• Стен (из кирпича или бетона).

ДВ-ИО в режиме «сетка» обеспечивает контроль заграждения, выполненного из сварной металлической сетки типа ССЦП высотой до 6 метров, оборудованного или не оборудованного дополнительными козырьковыми и противоподкопными элементами, в том числе заглублением полотна заграждения ССЦП в землю на глубину 0,5 м (ДВ в режиме работы «Сетка»), и формируют извещение о тревоге при следующих воздействиях:

• разрушение заграждения «выкусыванием» прохода, как с отгибанием части полотна, так и без отгибания;
• разрушение заграждения перепиливанием прутьев сетки заграждения;
• перелаз без подручных средств;
• перелаз с помощью приставной лестницы с опорой на основное полотно заграждения;
• перелаз заграждения, оборудованного козырьковым заграждением из АКЛ, с воздействием на козырьковое заграждение (перекусывание, деформация).

ДВ-ИО в режиме «решетка» обеспечивают контроль водопропускных и оконных решеток, а также других металлоконструкций, выполненных из прутка диаметром 8-30 мм и формируют извещение о тревоге при:

• разрушение перепиливанием прутьев решетки;
• разрушение путем ударного воздействия на прутья и крепления решетки.

ДВ-ИО в режиме «стена» обеспечивают контроль кирпичных и бетонных конструкций и формируют извещение о тревоге при разрушении путем его разбивания или дробления с помощью молотка, кувалды или перфоратора.

Извещатель устойчив к воздействию на объект охраны (заграждение, решетка, стена) следующих помех:

• одиночный неразрушающий удар по объекту охраны;
• движение групп людей в непосредственной близости (без касания) от объекта охраны;
• движение одиночного автотранспорта массой до 3 т на расстоянии более 1 м от объекта охраны;
• движение железнодорожного транспорта на расстоянии более 25 м от объекта охраны;
• посадка на заграждение или решетку одиночной птицы (типа вороны и меньше);
• движение потока воды со скоростью течения до 2 м/с (для водопропусков);
• грозовые импульсы, наводимые в соединительных линиях с пиковым значением наведенного тока до 50 А длительностью до 1 мс;
• электромагнитные помехи по ГОСТ Р 50009.

Извещатель защищен от переполюсовки питающих напряжений в результате ошибочных действий персонала.

Примечание: ^*высота установки извещателя на водопропускных решетках должна исключать его затопление при ливневых дождях и паводках.
