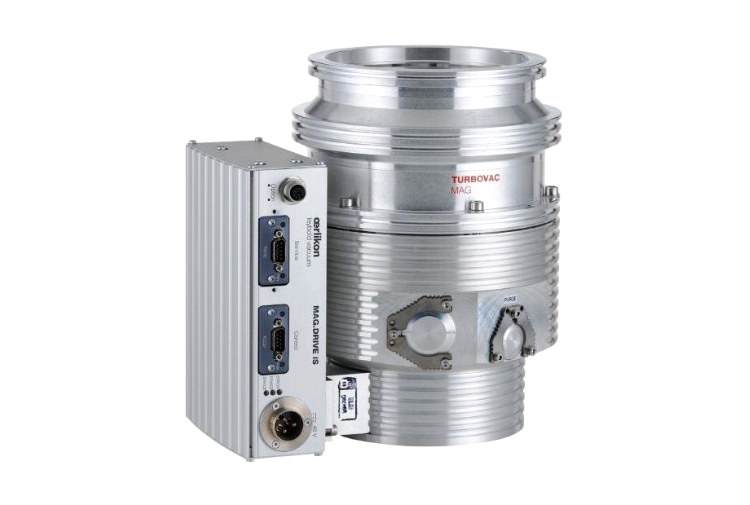

Насос высоковакуумный турбомолекулярный TURBOVAC MAG W 700 iP
Наименование параметра насоса
TURBOVAC MAG W 700 iP
|
Входной фланец
200 ISO-K
|
Входной фланец
200 ISO-CF
|
Быстрота действия, л/с
N2 Азот
Ar Аргон
He Гелий
H2 Водород |
590
540
600
430 |
590
540
600
430 |
| Рабочая скорость, об./мин |
48 000 |
48 000 |
Коэффициент сжатия
N2 Азот
Ar Аргон
He Гелий |
1,6 x1010
3,4 x104
1,7 x106 |
1,6 x1010
3,4 x104
1,7 x106 |
| Предельное давление, мбар |
<10-8 |
<10-10 |
| Максмальная температура дегазации, °C |
- |
80 |
| Максимальное форвакуумное давление, N2 Азот, мбар |
6 |
6 |
| Рекомендуемые форвакуумные насосы |
TRIVAC D 2,5 E
TRIVAC D 8 B |
TRIVAC D 2,5 E
TRIVAC D 8 B |
| Время выхода на режим, мин |
˂ 6 |
˂ 6 |
| Форвакуумный фланец (закреплённый), DN |
25 ISO-KF |
25 ISO-KF |
| Порт напуска / продувки, DN |
16 ISO-KF |
16 ISO-KF |
| Соединение для подачи охлаждающей воды (по выбору), G |
1/8" |
1/8" |
| Источник питания, В |
48 |
48 |
Потребляемая мощность:
максимальная, Вт
при предельном давлении, Вт |
400
259 |
400
259 |
| Потребляемый ток постоянного тока, не более, А |
от 7,5 до 9,3 |
от 7,5 до 9,3 |
| Диапазон напряжения питания постоянного тока, В |
от 43 до 53 |
от 43 до 53 |
Допустимая температура окружающей среды:
во время работы, °C
при хранении, °C |
от +10 до +40
от 0 до +60 |
от +10 до +40
от 0 до +60 |
| Относительная влажность воздуха, без конденсации, % |
от 5 до 85 |
от 5 до 85 |
| Тип защиты, IP |
30 |
30 |
| Категория перенапряжения |
II |
II |
| Категория загрязнения |
2 |
2 |
| Габаритные размеры, мм |
204х280,5292,5 |
204х275х299 |
| Масса, прибл., кг |
17 |
17 |
|
