Радиомодемы УКВ диапазона
ТЕЛУР-РМ
ТУ 4035-001-11115752-97
Радиомодемы “Телур-РМ” предназначены для работы в
системах телеметрии,
радиосетях передачи данных,
системах расходометрии на базе счетчиков и корректоров.
ОБЩИЕ ХАРАКТЕРИСТИКИ РАДИОМОДЕМОВ “Телур-РМ”
Диапазон радиочастот-146 -174 МГц
Частотный интервал между соседними каналами – 25 кГц
Номинальное сопротивление антенно-фидерного тракта-50 или 75 Ом
Режим работы приёмо-передатчика – одночастотный полудуплекс
Скорости передачи информации – 1200, 2400, 4800 и 9600 бит/с
Интерфейс – RS-232
Коэффициент ошибок при уровне сигнала на входе приёмника не более 1.5 мкВ, -не
более 10-6
Питание-~ 220В, 50Гц или 12-14В постоянного тока (2А)
Дополнительные заказные функции – защита от ошибок, сетевые протоколы,
ретрансляция
Технологическая речевая связь
КОНСТРУКТИВНО РАДИОМОДЕМЫ СОСТОЯТ
из блока приёмопередатчика – БПП и блока питания с контроллером – БКП
Параметры передатчика |
Параметры приёмника |
| 1. Номинальная выходная мощность, Вт –
10.0 (имеется возможность неоперативного уменьшения мощности
до 2 Вт) |
1.Чувствительность при отношении
сигнал/шум (СИНАД) 12дБ ЭДС, мкВ, не более – 0.5 |
| 2. Максимальная девиация частоты,
кГц, не более-3.0 |
2. Избирательность по соседнему
каналу, дБ, не менее – 80.0 |
| 3. Уровень излучений в соседнем канале,
мкВт, не более – 2.5 |
3.Величина выходного напряжения на
нагрузке не менее -2 кОм, В-± 1.0 |
| 4. Уровень побочных излучений, мкВт, не
более – 2.5 |
4. Интермодуляционная избирательность,
дБ, не менее – 60.0 |
| 5. Отклонение частоты передатчика от
номинального значения, не более – 6* 10-6 |
5. Уровень излучения гетеродинов, нВт,
не более – 2.0 |
| 6. Тип излучения – F1D, F2D, F7D |
|
| Габаритные размеры: БПП – 330х165х50мм;
БКП – 185х175х78мм. Масса: БПП – 1.65кГ; БКП – 3.5кГ |
РАДИОМОДЕМЫ КОМПЛЕКТУЮТСЯ АНТЕННО-ФИДЕРНЫМИ УСТРОЙСТВАМИ (АФУ):
Тип |
Поляризация |
Усиление, дБ |
Ширина диаграммы направленности в
горизонтальной плоскости |
| А1 |
Горизонтальная |
3 |
ненаправленная |
| А2 |
Вертикальная |
0 |
ненаправленная |
| А3 |
Горизонтальная, вертикальная |
7.0 |
60о |
ВНЕШНИЙ ВИД РАДИОМОДЕМОВ И АФУ

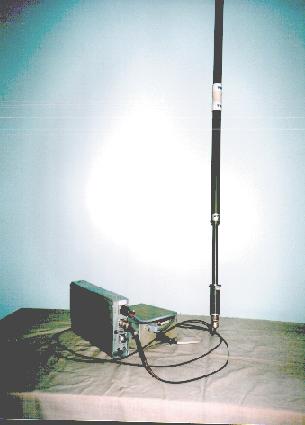

Фото 1. Радиомодем “Телур-РМ” с антенной типа А2

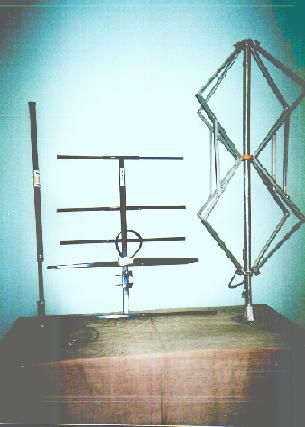

Фото 2. Антенны (слева направо) А2, А3, А1
|
