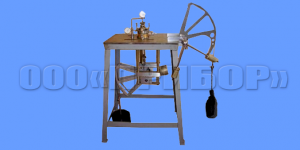

Прибор для испытания грунтов на сдвиг ПСГ-3М
Описание
Прибор для испытания грунтов на сдвиг ПСГ-3М предназначен для определения
сопротивления сдвигу глинистых и песчаных грунтов как после предварительного
уплотнения под заданной нагрузкой, так и без предварительного уплотнения.
Технические характеристики ПСГ-3М
| Наименование параметра |
Значение |
| Площадь поперечного сечения образца,
см2 |
40 |
| Давление на образец, МПа |
0.05...1.25 |
| Срезывающее давление на образец, МПа |
0.025...0.75 |
| Максимальная величина смещения верхней части
срезывателя, мм |
50 |
| Соотношение плеч рычагов |
1:10 |
| Приложение нагрузки |
ступенями |
| Точность измерения деформации грунта,
мм |
0.01 |
| Габаритные размеры, мм
длина
ширина
высота |
1106
610
1310 |
| Масса грузов, кг |
39,9±0,105 |
| Масса прибора без грузов, кг |
152 |
Комплект поставки
| № |
Обозначение |
Наименование |
Кол-во |
Примечан. |
| 1 |
ПСГ-3М |
Прибор для испытания грунтов на сдвиг
ПСГ-3М |
1 |
|
| 2 |
1008-1 |
Ключ для установки стола |
1 |
|
| 3 |
4400 |
Ключ |
1 |
|
| 4 |
|
Ключ 19х22 ГОСТ2839-80Е |
1 |
|
| 5 |
Г-40-0,05 |
Груз 0,05кг |
4 |
|
| 6 |
Г-40-0,1 |
Груз 0,1кг |
4 |
|
| 7 |
Г70-0,2 |
Груз 0,2кг |
4 |
|
| 8 |
Г100-0,5 |
Груз 0,5 кг |
3 |
|
| 9 |
Г120-1 |
Груз 1,0кг |
4 |
|
| 10 |
Г120-2 |
Груз 2кг |
4 |
|
| 11 |
Г200-1,5 |
Груз 1,5 кг |
1 |
|
| 12 |
Г200-3,5 |
Груз 3,5 кг |
1 |
|
| 13 |
Г200-4 |
Груз 4кг |
5 |
|
| 14 |
|
Индикаторы ИЧ |
2 |
|
| 15 |
ПСГ ПС |
Паспорт |
1 |
|
|
