МИК-51Н

Тип:
Контроллер микропроцессорный

ТУ:


Краткое тех. описание:
Предназначены для управления оборудованием, согласованы с требованиями и стандартами Международной Электрической Комиссии

Цена МИК-51Н:
Уточняйте по телефону или через обратную связь.

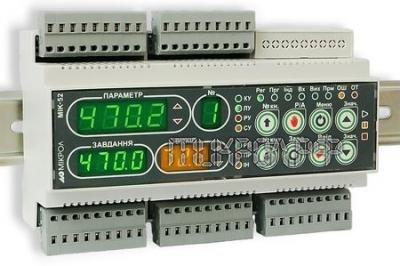

Контроллер микропроцессорный МИК-51Н

Данный аппарат представляет собой определенного рода компьютер, который может контролировать разнообразные процессы управления различными пересчетами. Функциональные возможности МИК-51Н это сигнализация и идентификация неисправностей, выход сигналов за доступные границы, нарушение обмена по сети и т. д.. Мик 51 Н имеет развитую систему межконтроллерного обмена и с помощью которой можно предоставить обмен данными с компьютерами и другими контроллерами, что позволяет сохранить внутреннюю энергию аппарата и тем самым экономить время и электроэнергию. Так же данная функция имеет особенность распределять обработки данных и увеличение числа каналов ввода.


Для начала работы данного аппарата, нужно совершить все нужные настройки, которые другими словами звучат как программирование контроллера. Данная настройка позволяет контролировать все процессы прямо из интерфейса оборудования. Все данные, которые предназначены для управления оборудованием, согласованы с требованиями и стандартами Международной Электрической Комиссии.

Математическая обработка данных. Этот термин нужно ясно понимать и как минимум знать о его существовании. Все блоки, которые имеются в данном аппарате, могут быть под контролем одного аппаратного интерфейса и тем самым управление может быть очень легким и удобным для специалистов любого уровня.

Не много о технических характеристиках данного прибора: объем памяти ПЗУ составляет 128 кбайт, текущее время со всеми таймерами и программами, отвечающими за время так же имеет место быть в данном аппарате. При внезапном или запланированном отключении аппарата вся нужная информация сохраняется и тем самым дает вам возможность не задумываться о данной проблеме.

К общему сведенью мощность потребляемого тока данного устройства равняется не более 8 ВА. Температура окружающей среды, при которой должно работать данное устройство не должна превышать +70°С. Габаритные размеры (ВхШхГ): 110х160х58 мм. Ток потребления по постоянному току, не более: 300 мА. Все это является важной информацией, которую должен знать каждый человек, который собирается работать с данным аппаратом МИК-51.
  • Компактный малоканальный многофункциональный высокопроизводительный микропроцессорный контроллер
  • Автоматическое регулирование и логическое управление технологическими процессами
  • Контроллер микропроцессорный МИК-51Н по функциональному назначению и возможностям представляет собой прибор аналогичный МИК-51
Область применения
  • Построение управляющих и информационных систем автоматизации технологических процессов малого и среднего (по числу входов-выходов) уровня сложности, а также построения отдельных локальных и распределенных подсистем сложных АСУТП
  • АСУ ТП малой и средней сложности предприятий с непрерывными и дискретными технологическими процессами различных отраслей (энергетические, химические, машиностроительные, сельскохозяйственные, пищевые производства, предприятия коммунального хозяйства т.п.)
  • Системы технологических защит и блокировка аварийных и нештатных ситуаций, сигнализация нарушений технологического процесса, регистрацию событий, архивирование данных
  • Территориально распределенные, удаленные и локальные системы управления
Функциональные возможности
Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.

В контроллерах МИК-51Н имеется развитая система межконтроллерного обмена, с помощью которой контроллеры могут объединяться в локальную или распределенную управляющую сеть. В сети контроллеры могут обмениваться информацией, как с компьютером, так и между собой. Данная функция обеспечивает возможность организации распределенной обработки данных, а также увеличения числа каналов ввода-вывода. При использовании функции межконтроллерного обмена значительно снижается информационная нагрузка на сеть.
Технические характеристики
  • Объем памяти: ПЗУ - 128 кбайт, ОЗУ - 4 кбайт
  • Текущее время (таймеры, программные задатчики и т.д.), постоянные времени, интервалы от 0 до 9999 с, от 0 до 9999 ч, таймер реального времени с батареей резервного питания
  • Время цикла, не болле - 0.1с
  • Количество алгоблоков - до 99
  • Погрешности преобразования: АЦП: ±0.2%; ЦАП: ±0.2%
  • Трехуровневая (по входу, выходу и питанию) гальваническая изоляция
  • Сохранение информации при отключении питания
  • Время сохранения информации при отключении питания - 10 лет
  • Канал интерфейсной связи RS-485 (2/4 проводный)
  • Скорость обмена устанавливается пользователем - от 2400 до 921600 бит/с
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания: от сети переменного тока ~220(+22,-33)В, (50±1)Гц или от сети постоянного тока =(24±4)В
  • Потребляемая мощность от сети переменного тока, не более: 8 ВА
  • Ток потребления по постоянному току, не более: 300 мА
  • Габаритные размеры (ВхШхГ): 110х160х58 мм
  • Конструктивное исполнение: настенное и DIN-реечное, IP30
  • Масса блока: не более 0,5 кг
Программирование контроллера
Выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения - визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграм Fnction Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комисси (МЭК) IEC 1131-3.
Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.
Математическая обработка информации
  • Контроллер МИК-51Н содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.
  • Библиотека функциональных блоков условно разделена на разделы :
  • Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод
  • Математические функциональные блоки: умножение, суммирование с маштабированием, деление, корень квадратный, абсолютное значение,интегрирование, дифференциирование с задержкой
  • Логические функциональные блоки: логическое И, многовходовое И, логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта
  • Функциональные блоки управления программой: минимум, максимум, скользящее средние, задержка, экмтремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибраор, импульсатор
  • Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик,таймер сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель
  • Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор
  • Функциональные блоки вычисления: влажность, экспонента, натуральный логарифм, десятичный логарифм
  • Функциональные блоки управления состоянием: если, тогда, состояние, уставка дискретная, выбор из множества, выбор на выполнение определенной части функциональных блоков, детектор включения питания или запуска программы пользователя
Количество входов-выходов контроллера
  • Аналоговые входа - 4 (2 универсальных, 2 унифицированных).
  • Аналоговые выхода - 1.
  • Дискретные входа - 3.
  • Дискретные выхода - 5.
Характеристики входных сигналов
  • Сигналы от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) по ДСТУ 2837-94, DIN 584-1
  • Сигналы от термометров сопротивлений ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt50, Pt100 по ДСТУ 2858-94
  • Унифицированные аналоговые сигналы постоянного тока 0-5мА, 0-20мА, 4-20мА; 0-10В по ГОСТ26.011-80
  • Дискретные и импульсные сигналы: 24В постоянного тока, лог."1" напряжением от 18 до 30 В; лог."0" напряжением от 0 до 7 В.
  • Групповая развязка
  • Максимальная частота следования импульсов 2кГц для импульсного входа.
Характеристики выходных сигналов
  • Унифицированный аналоговый сигнал постоянного тока 0-5мА, 0-20мА, 4-20мА; 0-10В по ГОСТ26.011-80
  • Дискретные и импульсные сигналы: реле 220В, 8А; оптосимистор с внутреней схемой перехода через ноль до 600В, 50мА; транзистор ОК 40В, 100мА (в зависимости от заказа). Груповая развязка.
