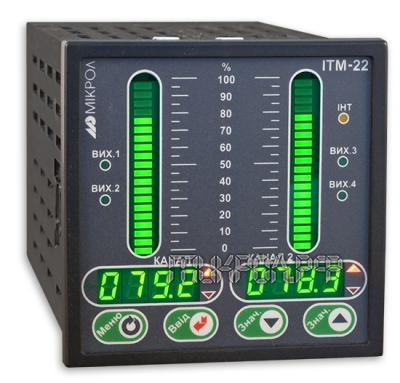

Индикатор ИТМ-22 (ИТМ 20)

Индикаторы технологические микропроцессорные ИТМ-22 (ИТМ-20) представляют собой новый класс современных универсальных двухканальных цифровых индикаторов с дискретными выходами. В своей структуре индикаторы содержат два независимых канала измерения. Индикатор ИТМ-22 (ИТМ-20) позволяет обеспечить высокую точность измерения технологического параметра.

Отличительной особенностью индикатора ИТМ-22 (ИТМ-20) является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания. Индикаторы предназначены как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности.

Основные отличия моделей индикаторов ИТМ-22 и ИТМ-20 заключаются только исполнением передней панели, а именно – наличием в модели ИТМ-22 аналоговых (шкальных) индикаторов и их отсутствием в модели ИТМ-20. По функциональному назначению индикаторы ИТМ-22, ИТМ-20 представляют собой идентичные приборы.

• Подключение к прибору источников унифицированных сигналов
• Индикация параметров в технологических единицах на цифровых и линейных (0-100%) индикаторах
• Цифровая калибровка начала шкалы и диапазона измерения
• Выбор метода линейной индикации (сегмент, гистограмма)
• Задание и сигнализация отклонения от уставок минимум и максимум
• Тип технологической сигнализации: без запоминания срабатывания, с запоминанием и квитированием
• Входной цифровой фильтр аналоговых входов
• Извлечение квадратного корня (измерение расхода по перепаду давления)
• Линеаризация входного сигнала (по 16 точкам)
• Четыре свободно-программируемых дискретных выхода
• Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода) и обобщенная сигнализация
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
• Количество приборов в сети RS-485: до 255

• Количество каналов измерения: 2
• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
• Период измерения: 0,5 сек
• Входные сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм)
• Основная приведенная погрешность измерения: ±0,2%
• Разрешающая способность цифровой индикации: ±0,01%
• Разрешающая способность линейной индикации: 5%/сегмент или 2,5%/сегмент (с дополнительным мигающим сегментом)
• Количество разрядов цифрового индикатора: 4 (на каждый канал)
• Количество разрядов линейного индикатора: 21 (на каждый канал)
• Высота цифр светодиодных индикаторов: 8 мм
• Высота сегмента линейных индикаторов: 5 мм
• 4 дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя)
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
• Потребляемая мощность: не более 8,5 Вт
• Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30
• Монтажная глубина: 240 мм
• Масса блока: не более 0,95 кг

ИТМ-22-А-В-DD-U,

Где:

А и В - код входа 1-го и 2-го каналов: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В

DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
Т 0 - КБЗ отсутствует
Т 0,75 - КБЗ-16-17-0,75 - транзисторные выхода
Р 0,75 - КБЗ-20Р-12-0,75 - механическое реле (переключаемый контакт)
С 0,75 - КБЗ-20С-12-0,75 - твердотельное (немеханическое) реле
К 0,75 - КБЗ-20К-12-0,75 - оптосимисторный выход

Цифровое значение 0,75 соответствует стандартной длине соединителя и может быть указана заказчиком в пределах от 0,5 до 2,0 метров

U - напряжение питания:
220 - 220В переменного тока
24 - 24В постоянного или переменного тока
