ИТМ-122У Индикатор технологический микропроцессорный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ИТМ-122У

Тип:
Индикатор технологический микропроцессорный

ТУ:


Краткое тех. описание:
Предназначен для измерения двух входных физических параметров (температура, давление, расход, уровень и т. п.)

Цена ИТМ-122У:
Уточняйте по телефону или через обратную связь.

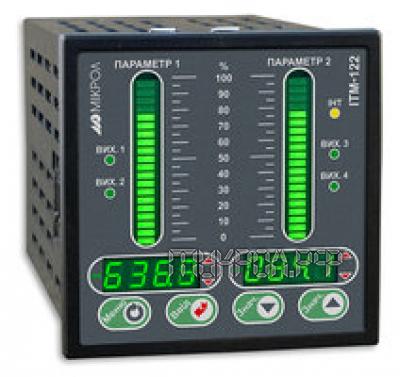

Индикатор технологический микропроцессорный ИТМ-122У

Индикатор технологический микропроцессорный ИТМ-122У предназначен для измерения двух входных физических параметров (температура, давление, расход, уровень и т. п.), обработка, преобразование, интегрирование и отображение на двух встроенных четырехразрядных цифровых дисплеях и на двух двадцатиодносегментных линейных индикаторах

Два аналоговых входы:
  • унифицированный сигнал;
  • напряжение;
  • термопреобразователь сопротивления;
  • термопара.
Интерфейс / протокол:
  • RS-485 / ModBus Выход аналоговый:
  • 0-5 мА (Rн<=2кОм);
  • 0(4)-20 мА (Rн<=500 Ом);
  • 0-10В (Rн>=2кОм)
Четыре дискретных выходы:
  • транзистор ОК: до 40В, 100мА;
  • реле (переключаемый контакт): до 220В, 8А;
  • оптосимистор: до 300В, 0.7А.
Техническая характеристика
Название Значение
Аналоговый входной сигнал
Количество аналоговых входов 2
Типы входных аналоговых сигналов:
- унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом)
- напряжения 0-75 мВ, 0-200 мВ, 0-2 В, 0-10В
- от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
- от термопар ТХК(L), ТХА(K)
Встроенный источник постоянного тока для питания одного пассивного аналогового датчика 21В / 25мА
Основная приведенная погрешность преобразования ± 0,2%
Гальваническая изоляция трехуровневая (по входу, выходу, питанию)
Период измерения, не более 0,1 сек
Аналоговый выходной сигнал
Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала ±0,2%
Цифровая индикация
Количество цифровых дисплеев 2
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 8 мм
Линейная индикация
Количество сегментов линейного индикатора 21
Тип индикатора сегмент, гистограмма
Точность линейной индикации 5,0% (2,5% - с мигающим сегментом)
Дискретные входные сигналы
Количество дискретных входов 2
Сигнал логического «0» - состояние ОТКЛЮЧЕНО 0-7В
Сигнал логической «1» - состояние ВКЛЮЧЕНО 18-30В
Входной ток (потребление по входу), не более 10 мА
Встроенный источник постоянного тока для питания пассивных дискретных датчиков 21В / 25мА
Дискретные выходные сигналы
Количество дискретных выходов 2
Типы выходов:
- транзистор ОК до 40В, 100мА
- механическое реле (переключаемый контакт) до 250В, 8А переменного тока при резистивной нагрузке
  до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4)
  от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке
- оптосимисторный выход до 300В, 0.7А
Гальваническая развязка дискретных выходов между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного тока 100 .. 242 В, 50 Гц
• постоянного тока 18 .. 36 В
Потребляемая мощность от сети переменного тока, не более: 8,5 ВА
Ток потребления по питанию 24В, не более: 250 мА
Корпус. Условия эксплуатации
Тип корпуса щитовой, IP30
Габаритные размеры (ВхШхГ) 96х96х160 мм
Монтажная глубина для щитового исполнения 200 мм
Масса блока, не более 0,6 кг
Температура окружающей среды от -40°С до +70°С
Атмосферное давление от 84 до 106,7 кПа
Вибрация с частотой / амплитудой до 60Гц / до 0,1мм
Заказать ИТМ-122У Индикатор технологический микропроцессорный
