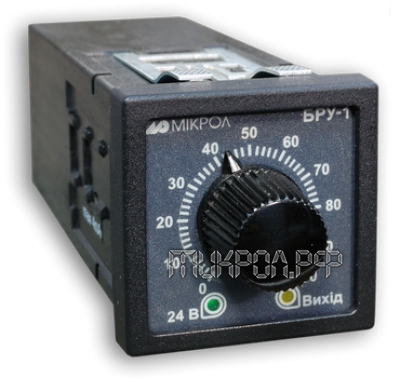

Блок ручного задатчика БРУ-1
- Предназначен для использования в системах промышленной автоматизации
производственных процессов в качестве:
- Блока ручного задатчика аналогового сигнала
- Блока ручного управления аналоговым исполнительным механизмом (ИМ)
Блоки БРУ-1 выполнены в корпусе с передней панелью 48х48
Функциональные возможности
- Аналоговый выходной сигнал 0-5 мА, 0-20 мА, 4-20 мА, 0-10В
- Ручка управления на передней панели для изменения значения выходного
аналогового сигнала
- Шкала отсчетного устройства на передней панели
- Светодиодные индикаторы на передней панели:
- подключения питания
- индикатор наличия тока в выходной цепи
- Подключение прибора осуществляется с помощью разъема-клеммы на задней
панели прибора
Технические характеристики
- Выходной аналоговый сигнал: 0-5 мА (Rн<2кОм), 0(4)-20 мА (Rн2 кОм)
- Максимальная погрешность установки сигнала задания по лимбу
потенциометра: +-2,0%
- Диапазон изменения установки задания: 0-100%
- Температура окружающей среды: от -40°С до +70°С
- Напряжение питания: 15-30В постоянного тока
- Ток потребления: не более 75 мА
- Корпус (ВхШхГ): щитовой 48х48х140 мм DIN43700, IP30. Монтажная глубина:
125 мм
- Масса блока: не более 0,16 кг
Обозначение при заказе:
БРУ-1-В-U
где:
B - код выходного аналогового сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 -
0-10 В
U - напряжение питания: 24 - 24В постоянного тока
|
