GSM-маршрутизатор SQUID-1 / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
GSM-маршрутизатор SQUID-1

Тип:


ТУ:


Краткое тех. описание:
Применять его в системах, критичных к надежности связи

Цена GSM-маршрутизатор SQUID-1:
Уточняйте по телефону или через обратную связь.

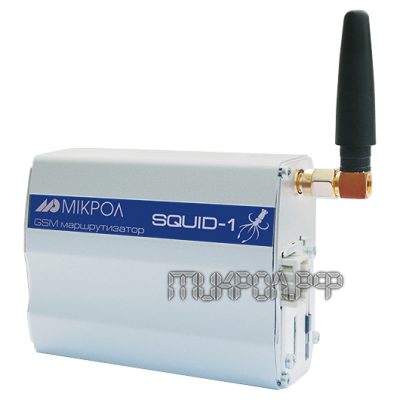

GSM-маршрутизатор SQUID-1

Представляет собой устройство для реализации различных систем беспроводного сбора данных и/или управления по протоколу MODBUS RTU, с использованием технологии передачи пакетных данных GPRS в сотовых сетях стандарта GSM.

GSM-маршрутизатор «Squid» является «активным» модемом. Особенность в том, что он может самостоятельно, без подачи внешних команд, установить GSM/GPRS соединение и выполнить передачу данных. Таким образом, к маршрутизатору можно подключать оборудование изначально не рассчитанное на передачу данных с помощью модема. Реализованный в GSM-маршрутизаторе «Squid», протокол TCP/IP позволяет этим модемам передавать данные по технологии GPRS по сетям Интернет.

Основные функциональные возможности модема:
  • Полностью прозрачный канал связи.

  • Конфигурирование модемов через специализированое ПО - «Squid конфигуратор» или АТ командами.

  • Различные режимы установления GPRS соединения: постоянно, по звонку, по наличию данных, по состоянию входных контактов, благодаря этому данные не теряются и не дублируются в случае разрыва и последующего восстановления GPRS соединения.

  • Возможность задавать строки данных для опроса подключённых к модемам устройств через заданные интервалы времени, минуя GPRS канал связи, что позволяет экономить входящий трафик и уменьшить время опроса устройства.

  • Поддержка протокола MODBUS, при соответствующей настройке, позволяет исключить широковещательную передачу пакетов протокола всем модемам сразу – информация передаётся только тому модему, к которому подключено устройство с соответствующим адресом.

  • Встроенная система самодиагностики и ведения статистики работы модема, позволяет применять его в системах, критичных к надежности связи.

  • Возможность архивирования данных и запись их на карту памяти.

  • Обмен данными с источником/получателем информации осуществляется по встроенному последовательному порту RS-485 (скорости от 1 200 до 115 200 бит/с).

  • Настройка и мониторинг роботы, по встроенному последовательному порту RS-232 или USB.

Технология SMS

В GSM-маршрутизаторе «Squid» реализована уникальная функция "SMS emergency message”, обеспечивает передачу данных по SMS-каналам без ввода специальных AT-команд. Функция "SMS emergency message” проста в настройке и обеспечивает прозрачный канал передачи данных без необходимости предварительной установки соединения. Ограничения на использование этой функции связаны с особенностями передачи SMS-сообщений:

  • Среднее время доставки сообщения составляет 8 секунд.

  • При использовании 7-битной кодировки (латинский алфавит и цифры), можно отправлять SMS сообщения длиной до 160 символов. Поэтому настоятельно не рекомендуется отправлять пакеты данных, длина которых превышает объем одного SMS-сообщения: при передаче данных не только могут возникнуть паузы, но и может измениться порядок прихода SMS-сообщений на приемной стороне.

Основной возможностью применения режима "SMS emergency message” следует выделить системы мониторинга сигнализации и предупреждения персонала: при выходе контролируемого параметра за пределы допустимого значения оператор может получить соответствующее SMS-сообщение на свой мобильный телефон.

Архивирование

GSM-маршрутизатор «Squid» имеет возможность архивирования и хранения данных, полученных опросом других приборов по протоколу Modbus RTU.
Основные функциональные возможности архивирования:

  • до 32 точек архивирования данных;

  • поддержка карт памяти microSD/SDHC, до 32Гб;

  • протоколов обмена данных, Modbus RTU;

  • просмотр данных в виде графиков или таблицы;

  • экспортирование в Exсel;

  • работает совместно с обменом по GPRS и SMS.

Технология GPRS

GSM-модемы регистрируются в сотовой сети оператора GSM связи, поддерживающего услугу пакетной передачи данных GPRS. С помощью этой услуги каждый модем получает доступ в сеть Интернет.
При доставке данных по GPRS поверх TCP/IP протоколов используется дополнительный протокол с шифрованием и подтверждением о доставке, благодаря чему исключаются потери и дублирование данных не только в течение активного сеанса GPRS соединения, но и при разрыве/восстановлении GPRS соединения.

Система позволяет реализовывать беспроводные сети со структурой «звезда»: в «центре» системы располагается «база», на «лучах» - удалённые модемы. База «слышит» (принимает данные) все удалённые модемы, каждый из удалённых модемов «слышит» только базу.

Возможны два типа пакетной передачи данных по GPRS:

  • Системы с виртуальным СОМ портом в качестве базы, позволяет использовать систему для осуществления обмена данными между несколькими удалёнными модемами (до 255 штук) и прикладным программным обеспечением (напр., SCADA системой VisualIntellect 2.0) на диспетчерском компьютере. «Squid конфигуратор» создаёт виртуальный COM порт и обеспечивает прозрачный канал обмена данными между модемами и прикладным программным обеспечением (ПО). Устанавливается «Squid конфигуратор» на том же компьютере что и прикладное программное обеспечение.

  • Системы с модемом в качестве базы, используется, когда в центре системы используется оборудование с последовательным портом RS-232. Модемы между собой устанавливают TCP/IP соединение. Сервер имеет либо заранее известный и постоянный IP-адрес (статический), либо динамический IP-адрес. Сервер в виде модема, поддерживает роботу только с 8 модемами-клиентами.

В обоих случаях система обеспечивает прозрачный дуплексный канал обмена данными между базой и удаленными модемами. Прозрачность в данном случае означает, что прикладное ПО или оборудование как бы общается напрямую с удаленным оборудованием, как если бы это оборудование было подключено напрямую к последовательному порту базового компьютера или оборудования. Другими словами, технология передачи данных полностью скрыта от прикладного ПО (или оборудования) и удаленного оборудования.

GSM-маршрутизатор «Squid» позволяет строить системы удаленного сбора данных на оборудовании, рассчитанном на проводные последовательный интерфейсы связи без модификации самого оборудования и без изменений прикладного ПО.
