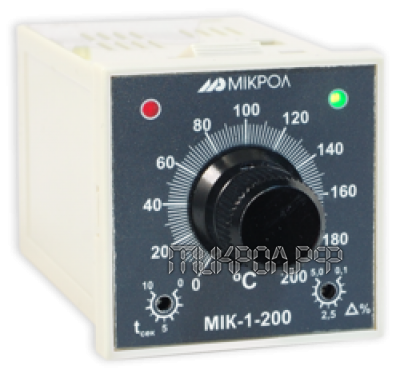

Двухпозиционной регулятор температуры МИК-1-200
Особенности и описание:
Регулятор температуры МИК-1-200 предназначен для двухпозиционного регулирования
температуры в диапазоне от 0 до 200 °С по настраиваемой установке с выходом на
контактное реле или оптосимистора.Температурный регулятор мик-1-200 предназначен
для использования в локальных и комплексных системах промышленной автоматизации
производственных процессов и регулирования. Двухпозиционный температурный
регулятор МИК-1-200 может быть использован в системах регулирования
технологическими процессами в энергетике,металлургии и других отраслях
промышленности.В приборе предусмотрены три настраиваемых параметра: установка,
гистерезис, время задержки срабатывания.
Выполняемые функции:
-
Есть возможность подключать датчики
температур ТСМ 50М или ТСМ 100М к аналоговому входа.
-
На передней панели размешена ручка
переключения по лимбу потенциометра со шкалой 0-200 °С.
-
В приборе предусмотрены три настраиваемых
параметра: установка, гистерезис, время задержки срабатывания.
-
Светодиодное указатель дискретного выхода
размещен на передней панели устройства.
-
Блок питания работает от сети переменного
тока 220 В.
-
Подключение прибора осуществляется с помощью
разъема-клемм на задней панели прибора
Техническая характеристика
|
Техническая характеристика |
Значение |
|
Количество аналоговых входов |
1 |
|
Тип входного аналогового сигнала |
термопреобразователь сопротивлений:
-ТСМ 50М, от 0°С до 200°С
-ТСМ 100М, от 0°С до 200°С |
|
Диапазон изменения параметра «Гистерезис» |
от 0,1 до 5 % |
|
Погрешность установки параметра «Гистерезис» |
0,5 % |
|
Погрешность шкалы задания по лимбу передней
панели |
±2 % |
|
Количество дискретных выходов |
1 |
|
Тип выхода |
- механическое перекидное реле: до 250В / 5А
- оптосимистор: до 300 В / 0,7 ААС |
|
Напряжение питания |
от 150 В до 250 В |
|
Потребляемая мощность, не более |
8 ВА |
|
Масса блока, не более |
0,15 кг |
|
Корпус щитовой (ВхШхГ) |
48 х 48 х 110 мм, IP30 |
Обозначение при заказе:
МИК–1–200–А–D, где:
-
A - код входа:
-
1 - ТСМ 50М, W100=1,428, 0°С - 200°С;
-
2 - ТСМ 100М, W100=1,428, 0°С - 200°С.
-
D - тип выходных дискретных сигналов:
-
Р - релейные выходы;
-
С - оптосимисторный выход.
|
