GSM-маршрутизатор SQUID-2H


Сделать заказ >>>

 Поиск в каталоге:

GSM-маршрутизатор SQUID-2H / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
GSM-маршрутизатор SQUID-2H

Тип:


ТУ:


Краткое тех. описание:
Применять его в системах, критичных к надежности связи

Цена GSM-маршрутизатор SQUID-2H:
Уточняйте по телефону или через обратную связь.

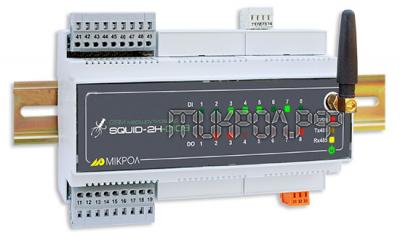

GSM-маршрутизатор SQUID-2H

Описание:

GSM-маршрутизатор SQUID-2H представляет собой устройство для реализаций различных систем беспроводного сбора данных с дискретными входами и беспроводного управления дискретными выходами, а также сбора данных и управления по протоколу MODBUS, с использованием технологий передачи данных GPRS в сотовых сетях стандарта GSM. SQUID-2H является «активным» модемом. Таким образом, к маршрутизатору можно подключать оборудование, изначально не рассчитанное на передачу данных с помощью модема. Реализованный в GSM-маршрутизаторе протокол TCP/IP позволяет этим модемам передавать данные по технологии GPRS по сетям Интернет.

Существует 4 конфигурации прибора по функциональному назначению они являются идентичными.Основные отличия это количество дискретных входов и выходом.

  1. SQUID-2H-DI8 -  8 дискретных входов

  2. SQUID-2H-DIO8 -  8 дискретных входов /8 дискретных выходов

  3. SQUID-2H-DI16 - 16 дискретных входов

  4. SQUID-2H-AI4-DI8 - 4 аналоговых входа/8 дискретных входов.

Функциональные возможности:
  • Полностью прозрачный канал связи.

  • Конфигурирование модемов через специализированное ПО - «SQUID-конфигуратор» или АТ командами.

  • Различные режимы установления GPRS соединения: постоянно, по звонку, по наличию данных, по состоянию входных контактов, благодаря этому данные не теряются и не дублируются в случае разрыва и последующего восстановления GPRS соединения.

  • Возможность задавать строки данных для опроса подключённых к модемам устройств через заданные интервалы времени, минуя GPRS канал связи, что позволяет экономить входящий трафик и уменьшить время опроса устройства.

  • Поддержка протокола MODBUS, при соответствующей настройке, позволяет исключить широковещательную передачу пакетов протокола всем модемам сразу – информация передаётся только тому модему, к которому подключено устройство с соответствующим адресом.

  • Встроенная система самодиагностики и ведения статистики работы модема, позволяет применять его в системах, критичных к надежности связи.

  • Возможность архивирования данных и запись их на карту памяти.

  • Считывание, архивирование и передача по GPRS или с помощью SMS данных.

  • Управление восьмью дискретными выходами по GPRS или с помощью SMS доступно только для модели SQUID-2H-DIO8

  • Обмен данными с источником/получателем информации осуществляется по встроенному последовательному порту RS-485 (скорости от 1 200 до 115 200 бит/с).

  • Настройка и мониторинг роботы по встроенному USB.

Технология SMS

В GSM-маршрутизаторе SQUID-2H реализована уникальная функция "SMS emergency message”, обеспечивает передачу данных по SMS-каналам без ввода специальных AT-команд. Функция "SMS emergency message” проста в настройке и обеспечивает прозрачный канал передачи данных без необходимости предварительной установки соединения. Ограничения на использование этой функции связаны с особенностями передачи SMS-сообщений:

  • Среднее время доставки сообщения составляет 8 секунд.
  • При использовании 7-битной кодировки (латинский алфавит и цифры), можно отправлять SMS сообщения длиной до 160 символов. Поэтому настоятельно не рекомендуется отправлять пакеты данных, длина которых превышает объем одного SMS-сообщения: при передаче данных не только могут возникнуть паузы, но и может измениться порядок прихода SMS-сообщений на приемной стороне.

Основной возможностью применения режима "SMS emergency message” следует выделить системы мониторинга сигнализации и предупреждения персонала: при выходе контролируемого параметра за пределы допустимого значения оператор может получить соответствующее SMS-сообщение на свой мобильный телефон.

Архивирование

GSM-маршрутизатор SQUID-2H имеет возможность архивирования и хранения данных, полученных с дискретных входов или методом опроса других приборов по протоколу Modbus RTU.
Основные функциональные возможности архивирования:

  • до 32 точек архивирования данных;

  • поддержка карт памяти microSD/SDHC, до 32 Гб;

  • просмотр данных в виде графиков или таблицы;

  • экспортирование в Exсel;

  • работает совместно с обменом по GPRS и SMS.

Технология GPRS

GSM-модемы регистрируются в сотовой сети оператора GSM связи, поддерживающего услугу пакетной передачи данных GPRS. С помощью этой услуги каждый модем получает доступ в сеть Интернет.
При доставке данных по GPRS поверх TCP/IP протоколов используется дополнительный протокол с шифрованием и подтверждением о доставке, благодаря чему исключаются потери и дублирование данных не только в течение активного сеанса GPRS соединения, но и при разрыве/восстановлении GPRS соединения.

В данном GSM-маршрутизатор SQUID-2H существует два типа пакетной передачи данных по GPRS:

  • Системы с виртуальным СОМ портом в качестве базы, позволяет использовать систему для осуществления обмена данными между несколькими удалёнными модемами (до 255 штук) и прикладным программным обеспечением (напр., SCADA системой VisualIntellect 2.0) на диспетчерском компьютере. SQUID-конфигуратор создаёт виртуальный COM порт и обеспечивает прозрачный канал обмена данными между модемами и прикладным программным обеспечением (ПО). Устанавливается SQUID-конфигуратор на том же компьютере что и прикладное программное обеспечение.

  • Системы с модемом в качестве базы. Модемы между собой устанавливают TCP/IP соединение. Сервер имеет либо заранее известный и постоянный IP-адрес (статический), либо динамический IP-адрес. Сервер в виде модема, поддерживает роботу только с 8 модемами-клиентами.

В обоих случаях система обеспечивает прозрачный дуплексный канал обмена данными между базой и удаленными модемами. Прозрачность в данном случае означает, что прикладное ПО или оборудование общается напрямую с удаленным оборудованием, как если бы это оборудование было подключено напрямую к последовательному порту базового компьютера. Другими словами, технология передачи данных полностью скрыта от прикладного ПО (или оборудования) и удаленного оборудования.

GSM-маршрутизатор SQUID-2H позволяет строить системы удаленного сбора данных на оборудовании, рассчитанном на проводной последовательный интерфейс связи без модификации самого оборудования и без изменений прикладного ПО.
