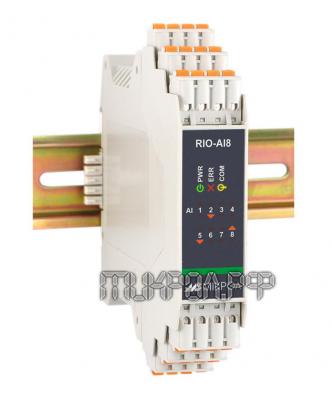

Модуль аналогового ввода RIO-AIU8
RIO-AIU8 предназначен для преобразования в цифровую форму различных сигналов и
аналоговых сигналов температурных датчиков. Сделан как автономное устройство,
обмен информацией происходит по интерфейсу RS-485, протокол ModBus RTU. В
устройстве модуля используется «умная» система ввода, в каждом модуле встроен
микропроцессор, который выполняет основные задачи по обработке сигналов.
Основные функции:
- обработка унифицированных сигналов (масштабирование, фильтрация,
нормирование);
- замена модуля без сбоя сети интерфейса и нарушения целостности системы
питания;
- прием сигналов аналоговых датчиков.
Режимы модуля аналогово ввода
Модуль аналогового ввода 8-ми канальный RIO-AIU8 работает в режимах:
- конфигурации сетевых параметров;
- работы с пользовательскими сетевыми настройками.
Режимы работы модуля
Модуль аналогового ввода RIO-AIU8 работать в безопасном и рабочем режимах.
Технические характеристики модуля RIO-AIU8
|
Название параметра и размер |
Единица измерения |
Значение |
|
Количество аналоговых входов |
шт. |
8 |
|
Типы сигналов:
- унифицированные сигналы
- напряжение
- термопреобразователи сопротивления
- термопары |
мА
В
|
0-5 (Rвх= 400Ом), 0(4)-20 (Rвх=100 Ом)
0-75, 0-1, 0-10
ТСП 50П, 100П, Pt50, Pt100, гр.21, ТСМ 50М,
100М, гр.23
ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТВР(A), ТЖК(J),
ТХКн(E) |
|
Допускаемая погрешность измерения |
% |
≤ 0,2 |
|
Допускаемая погрешность измерения температуры холодного спая |
% |
≤ 1 |
|
Период измерения, не более |
сек |
0,1 |
|
Кол-во устройств в 1 сигменте |
шт. |
до 32 |
|
Максимальная длина линии |
м |
до 1200 |
|
Сетевые адреса |
|
диапазон до 255 |
|
Электрические данные |
|
Постоянный ток |
В |
от 12 до 36 |
|
Ток потребления по питанию 24 В |
мА |
не более 70 |
|
Корпус |
|
Размер корпуса |
мм |
117х23х129 |
|
Максимальная монтажная глубина |
мм |
130 |
|
Степень защиты |
IP |
20 |
|
Масса |
кг |
не более 0,18 |
|
Условия эксплуатации |
|
Температура окружающей среды |
°С |
от -40 до +70 |
|
Атмосферное давление |
кПа |
от 84 до 106,7 |
|
Вибрация |
Гц
мм |
с частотой до 60
с амплитудой до 0,1 |
|
Помещение |
|
закрытое взрыво- и пожаробезопасное |
|
