RIO-DO16 Модуль дискретного вывода / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
RIO-DO16

Тип:
Модуль дискретного вывода

ТУ:


Краткое тех. описание:
Предназначен для создания дискретных сигналов по командам ПК или контроллера

Цена RIO-DO16:
Уточняйте по телефону или через обратную связь.

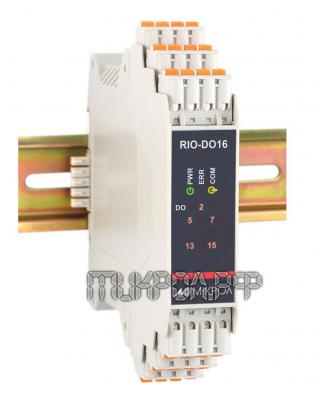

Модуль дискретного вывода RIO-DO16

Модуль RIO-DO16 предназначен для создания дискретных сигналов по командам ПК или контроллера. Cделан как отдельное автономное изделие, в котором обмен данных происходит через интерфейс RS-485, протокол ModBus RTU. Применяется «умная» система вывода, в каждый модуль встроен микропроцессор, который выполняет определенные условия по обработке сигналов. Используется для построения систем управления технологическими объектами.

Основные функции:
  • формирование дискретных сигналов;
  • отчет о состоянии выходных сигналов;
  • замена модуля без прерывания работы интерфейсной сети и нарушения целостности системы питания;
  • использования модуля как удаленное устройство дискретного вывода;
  • установка выходов в состояние безопасности при отключении питания;
  • установка выходов состояние безопасности при аварийных ситуациях.
Режимы шестнадцати канального модуля в сети

Модуль RIO-DO16 может работать в режиме работы с пользовательскими сетевыми настройками и конфигурации сетевых параметров.

Режимы работы модуля

Модуль RIO-DO16 может работать в нескольких режимах работы:

  • рабочем (устройство работает согласно заданным настройкам);
  • безопасном (устройство работает вместе с командой слежения за сетью).
Технические характеристики модуля RIO-DO16
Название параметра и размер Единица измерения Значение
Количество аналоговых входов шт. 16

Типы выходов:

- транзистор

- твердотельное реле



В









до 40, 100 мА (постоянного тока)

до 40, 500 мА (постоянного и переменного тока)

Кол-во устройств в 1 сигменте шт. до 32
Максимальная длина линии м до 1200
Сетевые адреса   диапазон до 255
Электрические данные
Постоянный ток В от 12 до 36
Ток потребления по питанию 24 В мА 90
Корпус
Размер корпуса мм 117х23х129
Максимальная монтажная глубина, max мм 130
Степень защиты IP 20
Масса кг не более    0,18
Условия эксплуатации
Температура окружающей среды °С от -40 до +70
Атмосферное давление кПа от 84 до 106,7
Вибрация

Гц

мм

с частотой до 60

с амплитудой до 0,1

Помещение   закрытое взрыво- и пожаробезопасное
