ОВОД-МД-04 Устройство дуговой защиты / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ОВОД-МД-04

Тип:
Устройство дуговой защиты

ТУ:


Краткое тех. описание:
Предназначено для защиты шкафов комплектных распредустройств электрических подстанций 0,4-35 кВ при возникновении коротких замыканий, сопровождаемых открытой электрической дугой

Цена ОВОД-МД-04:
Уточняйте по телефону или через обратную связь.

Устройство дуговой защиты ОВОД-МД-04


Область применения

Ячейки КРУ (КРУН) электрических подстанций 0,4-35 кВ.

Назначение

Устройство представляет собой обнаружитель светового излучения дугового разряда ВОД и предназначено для защиты шкафов комплектных распредустройств электрических подстанций 0,4-35 кВ при возникновении коротких замыканий, сопровождаемых открытой электрической дугой.

ВОД, установленные в отсеках высоковольтных шкафов и имеющие практически круговую диаграмму направленности, фиксируют световую вспышку от электрической дуги и передают ее по оптическому волокну в блок детектирования света устройства. При этом устройство формирует дискретный сигнал на отключение высокого напряжения от распредустройства, тем самым защищая оборудование от разрушения. В зоне действия электрической дуги находятся только пассивные компоненты (объектив ВОД и волоконно-оптический кабель), обладающие абсолютной невосприимчивостью к электромагнитным помехам.

Устройство использует радиальный принцип построения, когда каждый ВОД имеет свою зону наблюдения и ему присваивается свой номер. Применение такого принципа построения защиты позволяет быстро определить место повреждения и сделать более гибкой логику работы устройства совместно с РЗА распредустройства.

Устройство устанавливается в релейных отсеках КРУ и КРУН или в любом удобном для установки месте помещения КРУ. Максимальное расстояние от места установки устройства до защищаемой секции (ячейки или отсека) определяется длиной оптического кабеля ВОД.

Областью применения устройства являются также подстанции объектов газовой и нефтяной промышленности, КРУ метрополитена, тяговых подстанций электрифицированных железных дорог и промышленных предприятий.

Конструкция

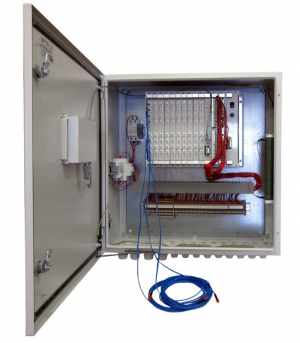

Устройство представляет собой стальной шкаф с передней дверцей. Внутри шкафа в верхней его части смонтирован блочный каркас, выполненный на основе конструкции серии europac PRO. В БПМ вставляются блоки, входящие в состав устройства. Блоки устройства располагаются слева направо в следующем порядке:

  • десять блоков детектирования света и тестирования (БДСТ);
  • блок микроконтроллера (БМК);
  • блок дискретных выходов (БДВых);
  • блок дискретных входов (БДВх);
  • блок питания (БП).

Блок управления (БУП) установлен на передней дверце и соединен с БМК с помощью кабеля, оконцованного разъемами типа D-SUB. Органы управления и индикации находятся с внешней стороны передней дверцы.

На нижней стенке шкафа установлены кабельные вводы. Оптические кабели ВОД подводятся через кабельные вводы и подключаются к соответствующим оптическим розеткам, расположенным на передних панелях БДСТ.

В качестве опции, в шкаф может быть установлено устройство антиконденсатного обогрева. При выборе этой опции в опросном листе в шкаф добавляются:

  • резистор С5-35В-160 360 Ом;
  • автоматический выключатель переменного или постоянного тока (в зависимости от типа оперативного тока);
  • термоконтроллер STEGO КТО 011;
  • монтажные части.

Также опционально может быть установлен автоматический выключатель питания устройства переменного или постоянного тока (в зависимости от типа оперативного тока).

В шкафу предусмотрено место для установки шунтирующих резисторов, которые включаются параллельно дискретным входам с целью повышения помехозащищенности.

Полное наименование устройства имеет следующий вид: ОВОД-МД-Х-YYYY.

X – вариант комплектации:

  • А – отдельный шкаф с габаритными размерами 440 Х 445 Х 257 мм;
  • Б – отдельный шкаф с дополнительным шкафом КШ для удобства подключения внешних цепей;
  • В – блочный каркас для монтажа внутри отсека низковольтного оборудования ячейки или интеграции в шкаф с другим оборудованием;
  • Г – блочный каркас для монтажа внутри отсека низковольтного оборудования ячейки или интеграции в шкаф с другим оборудованием. Поставляется с дополнительным клеммником;
  • Д – отдельный шкаф с габаритными размерами 600 Х 656 Х 275 мм с интегрированным внутри клеммником, а также с опционально добавляемыми антикондесатным обогревом и согласующими резисторами в цепях дискретных входов.

YYYY – исполнение по напряжению оперативного тока:

  • 220В – для напряжения питания 220 В переменного или постоянного тока;
  • 110В - для напряжения питания 110 В переменного или постоянного тока;
  • 48В – для напряжения питания 48 В переменного или постоянного тока;
  • 24В – для напряжения питания 24 В переменного или постоянного тока.
Особенности
  • блочный каркас, в котором смонтированы электронные блоки устройства;
  • клеммный блок для подключения внешних цепей;
  • автоматический выключатель питания;
  • шунтирующие резисторы для дискретных входов;
  • резистор и терморегулятор для обогрева внутреннего пространства шкафа;
  • автоматический выключатель питания обогрева.
Технические характеристики Средства обмена информацией

Интерфейсный порт для обмена данными с прочими блоками устройства

2×CAN

Интерфейсный порт для конфигурирования и считывания осциллограмм

1×USB

Интерфейсный порт для подключения к АСУ ТП

1×RS-485

Протокол передачи данных

Modbus

Время срабатывания

Время срабатывания без блокировки, мс

9

Выходные дискретные сигналы управления

Тип выхода

«сухой» контакт реле

Количество дискретных выходов

11 / 19 / 25

Коммутируемое напряжение постоянного и переменного тока, не более, В

264

Коммутируемый постоянный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R=40 мс, не более, А

5/0,2

Коммутируемый переменный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R=40 мс, не более, А

5/5

Длительность сигнала отключения, не менее, мс

350

Выходные дискретные сигналы сигнализации

Тип выхода

«сухой» контакт реле

Количество сигналов

5

Коммутируемое напряжение постоянного или переменного тока, не более, В

264

Коммутируемый постоянный ток, не более, А

0,2

Коммутируемый переменный ток, не более, А

1

Входные дискретные сигналы

Тип входа

оптронная развязка

Количество дискретных входов

6

Метод подачи входного сигнала

«сухой» контакт реле

Входной ток, не более, мА

10

Напряжение надежного срабатывания, В

120 … 264

Конструктивное исполнение

Степень защиты

IP 54

Масса, не более, кг

15

Габаритные размеры, не более, мм

440×445×257

Электропитание

Номинальное напряжение питания оперативного тока, В

24

48

110

220

Напряжение питания оперативного тока постоянное, В

19 … 36

38 … 72

44 … 160

120 … 350

Пульсации, не более, %

12

Напряжение питания оперативного тока переменное, В

14 … 25

27 … 50

90 … 264

Мощность потребления в рабочем режиме, не более, Вт

15

Мощность потребления при срабатывании выходных реле, не более, Вт

30

Климатические условия эксплуатации

Диапазон рабочих температур, °C

−40 … +65

Допустимая влажность при +25°C, %

98

Атмосферное давление, мм рт. ст.

450 … 800
