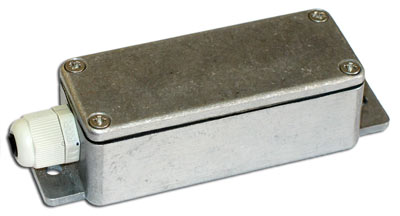

Датчик наклона ДН-1
Датчик наклона ДН-1 предназначен для определения угла наклона различных
механизмов относительно поверхности Земли. Датчик оптимизирован для систем сбора
информации с аналоговым входом 0...+10В. Датчик имеет встроенный
трёхкоординатный акселерометр, который измеряет для каждой оси значение
ускорения свободного падения. Измеренное значение с одной из осей усиливается и
подается на выход датчика. Измеряемая ось определяется установкой перемычки
внутри корпуса датчика. Выбор измеряемой оси зависит от положения датчика,
установленного на контролируемом объекте, и характере движения самого
контролируемого объекта.
Технические характеристики:
|
Параметр |
Значение |
|
Напряжение питания постоянное, В |
от 12 до 30 |
|
Потребляемый ток при 12 В, мА не более |
10 |
|
Выходное напряжение, В |
от 0,8 до 7,5 |
|
Измеряемый угол наклона, град |
от -8,5 до +90 |
|
Количество осей измерения, шт |
3 |
|
Количество выходов, шт |
1 |
|
Рабочая температура, °C |
от -40 до +70 |
|
Габаритные размеры (ДхШхВ), мм не более |
114х35х30 |
Наименование при заказе
|
Наименование |
Описание |
|
Датчик наклона ДН-1 |
Датчик наклона ДН-1 |
|
