ИМ485 Интерфейсный модуль / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ИМ485

Тип:
Интерфейсный модуль

ТУ:


Краткое тех. описание:
Предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса

Цена ИМ485:
Уточняйте по телефону или через обратную связь.

Интерфейсный модуль ИМ485

Интерфейсный модуль ИМ485

Интерфейсный модуль ИМ485 предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса.

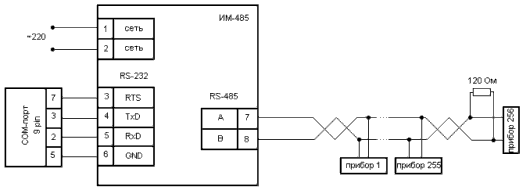

Преобразователь позволяет организовывать связь между персональным компьютером, используя стандартный COM-порт, и устройствами, оборудованными интерфейсом RS485.

Преобразователь интерфейса ИМ485 используется для построения сетей, предназначенных для контроля и управления различными устройствами. Прибор позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес. Протокол обмена данными в сети не влияет на работу прибора, направлением потока данных управляет сигнал RTS ведущего устройства.

2. Технические характеристики
Напряжение питания 85 - 265 В, 50 Гц
Длина линии связи с прибором не более 1200 м
Максимальная скорость передачи данных 115200 бит/сек
Диапазон напряжений входных сигналов RS232 - TxD и RTS ±5 - 15 В
Диапазон напряжения выходного сигнала RS232 - RxD ±10 - 12 В
Дифференциальное выходное напряжение сигнала RS485 1,5 - 5 В
Количество подключаемых модулей, не более 256

На передней панели прибора расположены три светодиода:

  • PWR - красный - сигнализирующий постоянной засветкой о наличие питания,
  • RxD - зеленый - сигнализирующий о приёме данных,
  • TxD - зеленый - сигнализирующий о передаче данных.
Наименование при заказе
Наименование Описание
ИМ485 Интерфейсный модуль RS232-RS485
