Назначение
Датчик расхода газа "DYMETIC-1223M-T"
предназначен для измерения и преобразования
объёма (расхода) газа в рабочих условиях в
электрические сигналы - частотный
(числоимпульсный) и, опционально, токовый 4..20
мА + HART, RS-485-IS Modbus RTU, Profibus, CAN.
Датчик предназначен как для автономного
применения, так и для применения в составе
счётчиков газа "DYMETIC-9423M" и для других
изделий, систем и комплексов технологического и
коммерческого контроля, управления и учёта,
воспринимающих электрические сигналы
установленного формата.
Область применения
Системы коммерческого и технологического
учёта и регулирования природного, нефтяного и
других газов на производственных, научных,
торговых, транспортных предприятиях и
организациях и предприятиях в сфере различных
услуг.
Измеряемая среда
Горючие газы (природный и нефтяной газ, этан,
метан, этилен, аммиак и др.), кислород и
негорючие газы (воздух, азот, оксид и диоксид
углерода, аргон и др.).
Принцип действия
Принцип действия датчика основан на
пропорциональной зависимости разности времени
прохождения акустических колебаний вдоль и
против потока газа от его скорости.
|
|
Особенности
• Класс точности (1.0; 1.5; 2.5) %

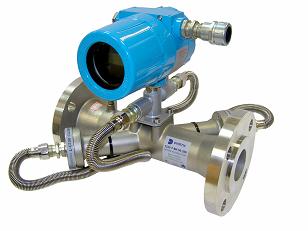

• Диаметры условных проходов от 50 до 300 мм
(фланцевые)

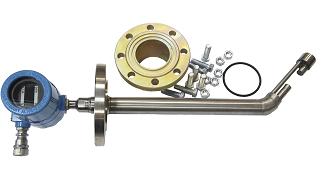

• Диаметры условных проходов от 200 до 1200 мм
(зондовые)
• Лубрикаторное исполнение для диаметров
условных проходов от 200 мм
• Диапазон рабочих температур газов от -40 до
+85 °C
• Диапазон абсолютных рабочих давлений от 85 кПа
до 4 МПа
• Взрывозащищенная оболочка 1ExdIIAT6 Х
• Питание от 18 до 28 В, потребляемая мощность
не более 1,6 Вт
• Измерение скорости потока от 0,1 до 40 м/с
• Повышенная устойчивость к акустическим шумам
• Повышенная устойчивость к капельной жидкости и
загрязнению потока
• Практически полное отсутствие потерь давления
• Встроенный контроль метрологических
характеристик
• Индикация расхода и контроля метрологических
характеристик
• Поверка без использования расходомерных
установок
• Герметичность, отсутствие подвижных частей
• Простота в монтаже и эксплуатации, без
специального обслуживания
• Стабильность работы и высокая надежность
|
