Мачта передвижная осветительная
Прожекторная

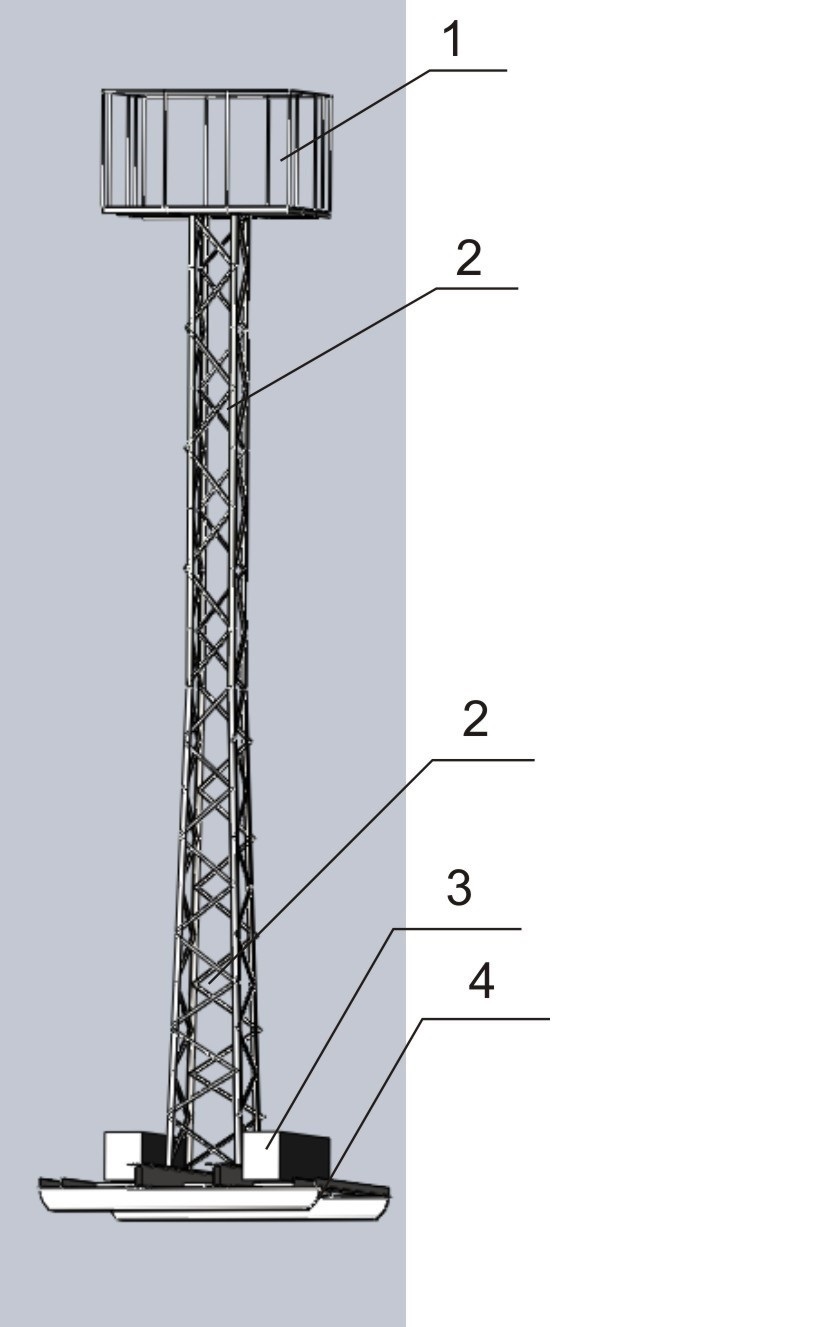

Вышка состоит из
площадки для
прожекторов (1),
секции колонны
(2), пригружных
плит
(3),основания
(саней)(4). На
основание
устанавливается
колонна,
состоящая из
двух частей.
Нижняя и верхняя
части колонны
соединяются с
помощью
болтового
соединения.
Нижняя часть
колонны
крепиться к
основанию с
помощью
шарнирного и
болтового
соединения. На
верхней части
колонны
установлена
прожекторная
площадка с
ограждением. По
наружной стороне
колонны
установлена
лестница с
наружным
ограждением. На
нижней части
колонны
установлен
кабельный ящик с
рубильником. ВР
32 на 250а.
Технические
данные
| Наименование основных параметров |
Параметры |
| 1. Исполнение |
Общепромышленное |
| 2. Номинальное напряжение (частотой 50 Гц ), В |
380
|
| 3. Потребляемая мощность, кВт |
40
|
4. Габаритные размеры: высота, м
Прожекторная площадка, м |
12
2x1,7
|
| 5. Масса вышки, т ( без пригрузочных блоков ) |
3
|
| 6. Количество прожекторов, шт |
4
|
| 7. Температура эксплуатации |
От - 40°С до + 40°C |
| 8. Сейсмичность |
6 баллов
|
| 9. Ветровое давление |
80 кгс/м²
|
| 10. Давление веса снегового покрова не менее |
240 кг/м²
|
| 11. Передвижное основание |
сани
|
| 12. Наличие лестницы для обслуживающего персонала |
имеется
|
|
