СПЕКТРОМЕТР ЭЛЕКТРОННОГО ПАРАМАГНИТНОГО РЕЗОНАНСА FIZEPR-ESR12
Спектрометр электронного парамагнитного резонанса (ЭПР) FIZEPR-ESR12
(ВИГТ.421400.012) предназначен для элементного анализа химических материалов,
для измерения концентрации веществ, обладающих парамагнитными свойствами. В
частности, спектрометр может быть использован для определения концентрации
свободных радикалов в растворах и сухих пробах веществ.
Особенностью спектрометра является автоматическая подстройка измерительного узла
под контролируемое вещество без участия оператора. Прибор прост в управлении,
надежен и не нуждается в обслуживании. Благодаря этим особенностям спектрометр
FIZEPR-ESR12 нашел применение в промышленности («Тольяттикаучук», «Нижнекамскнефтехим»,
«Синтез-Каучук»), а также в студенческом лабораторном практикуме в ряде ВУЗов, в
том числе в МФТИ и МГУ.
Спектрометр ВИГТ.421400.012 оснащен современным интерфейсом и программным
обеспечением, позволяющим его применять в компьютеризированных системах
управления производством. Существенным достоинством данного спектрометра
является возможность непрерывного контроля материалов в потоке, для этого
измеряемый материал пропускается через измерительный узел по фторопластовой
трубке. В технологических процессах приготовления катализаторов Циглера-Натта,
используемых при синтезе каучука, смешиваемые вещества пропускаются через
спектрометры FIZEPR-ESR12, установленные во взрывозащищенных боксах.

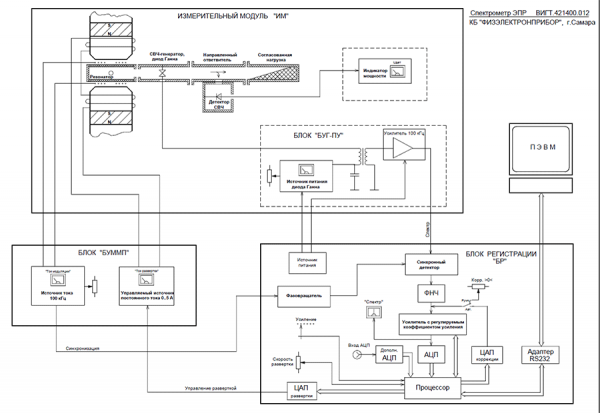

ФУНКЦИОНАЛЬНАЯ СХЕМА СПЕКТРОМЕТРА
Измерительной ячейкой спектрометра ЭПР является СВЧ резонатор, который
установлен в зазоре между полюсами электромагнита, а исследуемое вещество в
диэлектрической ампуле вводится в центр резонатора через отверстие в его боковой
стенке. Соосно этому отверстию в резонаторе выполнено второе отверстие таким
образом, что через оба отверстия и центр резонатора может быть пропущена трубка,
что позволяет контролировать вещества в потоке.

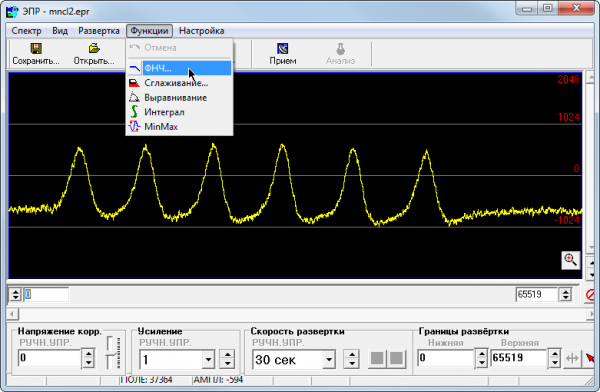

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Управление спектрометром FIZEPR-ESR12, регистрация и обработка результатов
измерений производятся с помощью персонального компьютера с ОС Windows,
подключаемого к спектрометру по интерфейсу USB, RS232 или RS485. Результаты
измерений выводятся в виде графиков спектра ЭПР. В программе предусмотрена
возможность усреднения и накопления спектров, сохранение спектров и вывод их на
печать.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СПЕКТРОМЕТРА ЭПР
|
№ п/п |
Наименование параметра |
Значение параметра |
|
1 |
Рабочая частота |
9,3 … 9,6 ГГц |
|
2 |
Мощность СВЧ-генератора, не
менее |
0,1 Вт |
|
3 |
Минимальная индукция магнитного
поля, не более |
3000 Гс |
|
4 |
Максимальная индукция магнитного
поля, не менее |
4000 Гс |
|
5 |
Диапазон перестройки магнитного
поля, не менее |
1000 Гс |
|
6 |
Ширина зазора магнитной системы |
22,5 мм |
|
7 |
Диаметр полюсных наконечников |
90 мм |
|
8 |
Период перестройки магнитного
поля
- в режиме управления от блока
регистрации БР
- в режиме управления от ПК |
30 сек, 120 сек, 240 сек, ручная
регулировка
задается пользователем в
пределах 30 сек - 2 часа |
|
9 |
Чувствительность |
5×10-11моль
ДФПГ |
|
10 |
Стабильность резонансных условий |
2×10-5час-1 |
|
11 |
СВЧ-резонатор
- диаметр
- высота
- диаметр отверстий для введения
исследуемых материалов |
Е110
38,5 мм
15 мм
10 мм |
|
12 |
Условия эксплуатации |
от +10 до +45 °С. |
|
13 |
Источник питания |
сеть 220 В, 50 Гц |
|
14 |
Связь спектрометра с
персональным компьютером |
интерфейс RS232C, предусмотрена
гальваническая развязка |
КОМПЛЕКТАЦИЯ СПЕКТРОМЕТРА
- Блок ВИГТ.421410.001 управления и модуляции магнитного поля
- 1шт.
- Блок ВИГТ.421410.002 регистрации и управления режимами с
устройством гальванической развязки и связи с персональным
компьютером (ПК) - 1шт.
- Измерительный модуль ВИГТ.421400.012 (в состав которого
входят магнитная система, СВЧ резонансная камера, СВЧ генератор,
направленный ответвитель с детекторной секцией, предварительный
усилитель и блок питания СВЧ генератора) - 1 шт.
- Соединительные кабели - 1 комплект.
- Техническое описание и инструкция по эксплуатации - 1 экз.
- Программное обеспечение для персонального компьютера.
По желанию заказчика в комплект поставки может быть включен персональный
компьютер с установленным программным обеспечением.
|
