Описание
Технические данные

Наименование:
FIZEPR-SW100.20, FIZEPR-SW100.21, FIZEPR-SW100.12

Тип:
Влагомеры нефти и других жидких материалов

ТУ:
ГОСТ 6357-81

Краткое тех. описание:
Предназначены для измерения влажности жидких материалов, таких как сырая нефть, мазут, водоугольное топливо (ВУТ), спирт, различные эмульсии и т.п.

Цена FIZEPR-SW100.20...:
Уточняйте по телефону или через обратную связь.

ВЛАГОМЕРЫ НЕФТИ И ДРУГИХ ЖИДКИХ МАТЕРИАЛОВ FIZEPR-SW100.20, FIZEPR-SW100.21, FIZEPR-SW100.12

Анализаторы влажности FIZEPR-SW100.20, -SW100.21, -SW100.12 предназначены для измерения влажности жидких материалов, таких как сырая нефть, мазут, водоугольное топливо (ВУТ), спирт, различные эмульсии и т.п. Реализованный в анализаторах метод измерения основывается на высокоточном определении диэлектрической проницаемости контролируемой среды. Это позволяет использовать данные влагомеры не только для измерения доли воды, но и для контроля состава химических растворов, содержащих компоненты с разными значениями диэлектрической проницаемости. В частности, подтверждена эффективность применения данных анализаторов для контроля в потоке концентрации гидропероксидов кумола и этилбензола в производствах фенола и стирола. Данные измерители также могут быть применены в теплоэнергетике для контроля состава пароводяных смесей, измерения степени сухости пара.

Приборы сертифицированы: в Государственном реестре средств измерений анализаторам присвоен регистрационный номер58390-14.

Анализаторы влажности сертифицированы для применения во взрывоопасных зонах. Электронный блок анализатора взрывозащищённого исполнения имеет маркировку1Exd[ia]IIBT5,а датчик -0ExiaIIBT5и может устанавливаться в зонах с самым высоким уровнем опасности категории0, в которых взрывоопасная газовая смесь присутствует постоянно.

ВЛАГОМЕР ЖИДКИХ МАТЕРИАЛОВ ВАРИАНТА FIZEPR-SW100.20

FIZEPR-SW100.20

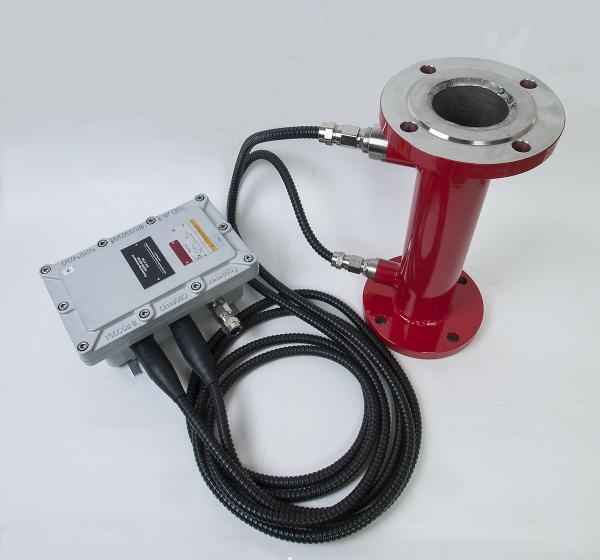

Влагомер состоит из электронного блока и датчика. Датчик влагомера варианта FIZEPR-SW100.20.x выполнен в виде секции трубы с фланцами, материал – сталь 12Х18Н10Т. Внутри трубы установлен зонд - пруток П-образной формы, выполненный из нержавеющей стали той же марки.

Зонд прибора контроля влажности снабжен термопарой, обеспечивающей контроль температуры измеряемой среды.

Длина секции трубы с плоскими фланцами – 400мм, с воротниковыми фланцами длина датчика увеличивается до 500...550мм. Влагомеры серии FIZEPR-SW10.20.х выпускаются в виде ряда модификаций с условным проходом:D_у50,D_у65,D_у80,D_у100иD_у125на рабочие давления до20МПа.

Датчики влагомеров жидких материалов имеют ряд преимуществ:

не подвержены засорению благодаря практически свободному проходу;
отличаются устойчивостью к действию абразивных материалов, стойкостью к механическим воздействиям, ударам;
обладают высокой коррозионной стойкостью, обусловленной применением нержавеющей стали.

Прибор контроля влажности может комплектоваться электронным блоком как общепромышленного исполнения, так и выполненным во взрывозащищенном сертифицированном корпусе 1ExdIIBT5, IP66.

FIZEPR-SW100.20

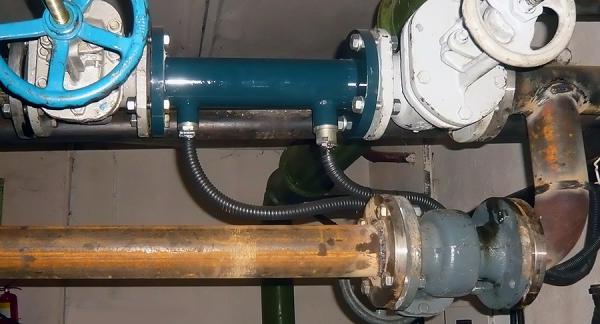

Влагомеры жидких материалов эксплуатируются в котельных в системах дозирования воды и диспергирования водомазутной эмульсии. Для управления клапанами, регулирующими подачу воды, в состав поставки может быть включен шкаф управления.

ВЛАГОМЕРЫ ЖИДКИХ МАТЕРИАЛОВ FIZEPR-SW100.12 И FIZEPR-SW100.21

Влагомеры FIZEPR-SW100.12 и FIZEPR-SW100.21 предназначены для контроля в резервуарах и трубопроводах нефти, мазута, шлама в производстве цемента, водоугольного топлива (ВУТ) и т.п. Датчики содержат зонд, выполненный из набора пяти штырей – центрального и четырех экранных штырей, размещенных вокруг центрального. Корпус зонда и штыри изготовлены из нерж. стали 12Х18Н10Т. Диаметр штырей – 12мм, зазор между центральным и экранными штырями – 25мм. Благодаря такой конструкции датчики устойчивы к действию агрессивных сред и не подвержены засорению.

FIZEPR-SW100.12

Отличаются варианты только способом установки и крепления.

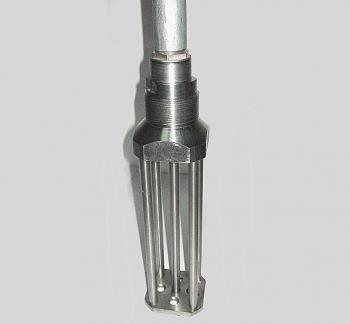

У влагомера FIZEPR-SW100.12 верхняя часть датчика выполнена в виде муфты с внутренней трубной резьбой 1" по ГОСТ 6357-81, что позволяет закреплять датчик на трубе диаметром 33мм. Кабель, соединяющий датчик с электронным блоком, пропускается сквозь указанную трубу, присоединяемую герметично. Такое крепление датчика позволяет устанавливать влагомер на резервуарах, регулировать глубину его погружения в резервуар, контролировать влажность на разных уровнях.

FIZEPR-SW100.21

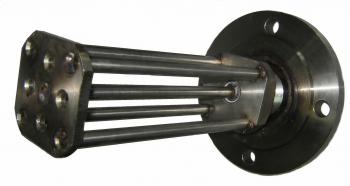

Конструкция влагомера FIZEPR-SW100.21 обеспечивает измерения в потоке - в трубопроводах диаметром от 150мм (Dу150) и выше. Зонд датчика закреплен на фланце Dу100. Для установки датчика к трубопроводу должен быть приварен патрубок с соответствующим типом фланца.

ДИАПАЗОН ТЕМПЕРАТУР ИЗМЕРЯЕМОЙ СРЕДЫ

FIZEPR-SW100.20

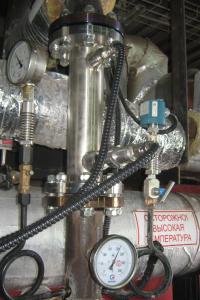

Применение нержавеющей стали и специальных диэлектрических прокладок обеспечивает коррозионную стойкость и допускает возможность использования анализатора влагосодержания в трубопроводах с жидкостями, имеющими температуру до 145°С. По специальному заказу датчик может быть изготовлен для эксплуатации при температурах до 320°С, например, для контроля параметров пароводяных смесей, измерения степени сухости пара. В таком датчике измерительная ячейка, содержащая полупроводниковые элементы, выполняется в отдельном корпусе, который размещается на удалении от корпуса датчика.

При использовании керамики и высокотемпературных сплавов диапазон температур измеряемый среды можно расширить до 800...1000°С. При этом точность измерения диэлектрической проницаемости среды останется практически такой же, как и у влагомеров FIZEPR-SW100 общепромышленного исполнения на температуры до 145°С.

ИНТЕГРАЦИЯ В СИСТЕМЫ АСУТП

Влагомер жидких материалов содержит электронный блок с двумя интерфейсамиRS485 MODBUS RTUи4-20мА, что позволяет без дополнительных затрат включать прибор контроля влажности в состав автоматических систем управления. По желанию заказчика в комплект поставки влагомера может быть введен шкаф КИП с устройством управления, обеспечивающим регулировку технологического процесса, например, дозирование воды при приготовлении водомазутной эмульсии в котельных на мазуте.

FIZEPR-SW100.20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В этом разделе приведены технические характеристики типового исполнения влагомера жидких материалов FIZEPR-SW100.20.

№ п/п	Наименование параметра	Значение
1	Диапазон измерения влажности (отношение массы воды, содержащейся в смеси, к массе смеси)	0…100%
2	Абсолютная погрешность измерения влажности: в диапазоне влажности 0…0,5% в диапазоне влажности 0,5…3% в диапазоне влажности 3…7% в диапазоне влажности 7…10% в диапазоне влажности 10…20% в диапазоне влажности 20…40% в диапазоне влажности 40…100%	0,03% 0,1% 0,2% 0,3% 0,5% 1% 2,5%
3	Диапазон измерения диэлектрической проницаемости	1…100
4	Диапазон рабочих температур эксплуатации датчика вар. А - исполнение общепромышленное вар. Б - с расширенным диапазоном температур	-20…+120°С -20…+145°С
5	Измерительный диапазон калибровки датчика	5…80°С (см. примечание)
6	Диапазон рабочих температур эксплуатации электронного блока	-20…80°С
7	Период измерения	1сек
8	Выходной интерфейс цифровой токовый	RS485 Modbus RTU 4 – 20мА
9	Напряжение питания электронного блока: номинальное допустимое	24В 18...36В
10	Потребляемый ток, не более	200мА
11	Степень защиты оболочки электронного блока (взрывозащищенный вариант) от проникновения пыли и влаги	группа IP66 по ГОСТ 14254-96
12	Степень защиты оболочки датчика от проникновения пыли и влаги	группа IP67 по ГОСТ 14254-96
13	Длина кабеля связи между датчиком и электронным блоком	2…4м (уточняется при заказе)
14	Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее	1000м
15	Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации (измерителю-регулятору), не менее	100м

* Примечание: С помощью входящего в комплект поставки программного обеспечения по методике, изложенной в РЭ, пользователь может самостоятельно скорректировать калибровку измерителя, в том числе произвести калибровку и на температурах до 140°С.

КОМПЛЕКТАЦИЯ

Комплектация влагомера зависит от варианта исполнения. Ниже приведены примерыкомплектации двух вариантов влагомеров

ВАРИАНТ ИСПОЛНЕНИЯ А: ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ «FIZEPR-SW100» ВИГТ.415210.100-20.5 (DУ50, РУ2,5)

№ поз.	Наименование изделия	Кол-во
1	Электронный блок ВИГТ.415210.101-01 (во взрывозащищенном корпусе)	1 шт.
2	Датчик ВИГТ.415210.100-20.5 (Dу50)	1 шт.
3	Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ	1 шт.
4	Паспорт ВИГТ.415210.100ПС	1 шт.
5	Фланец плоский исп.1-50-25 ГОСТ12820-80 Ст.20	2 шт.
6	Диск с программным обеспечением	1 шт.

ВАРИАНТ ИСПОЛНЕНИЯ Б: ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ «FIZEPR-SW100» ВИГТ.415210.100-20.7 (DУ80, РУ2,5)

№ поз.	Наименование изделия	Кол-во
1	Электронный блок ВИГТ.415210.101-01 (во взрывозащищенном корпусе)	1 шт.
2	Датчик ВИГТ.415210.100-20.7 (Dу80)	1 шт.
3	Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ	1 шт.
4	Паспорт ВИГТ.415210.100ПС	1 шт.
5	Фланец плоский исп.1-80-25 ГОСТ12820-80 Ст.20	2 шт.
6	Диск с программным обеспечением	1 шт.
