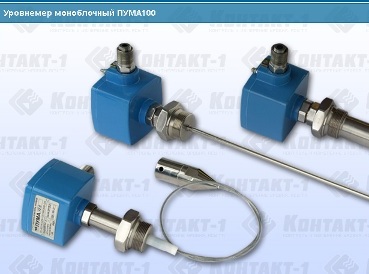

Уровнемер ПУМА100 (емкостной преобразователь уровня) предназначен для непрерывного измерения уровня жидких или сыпучих сред в технологических и товарных резервуарах, танках, силосах, бункерах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением, а также для передачи измерительной информации по интерфейсу RS485 другим устройствам систем автоматизированного управления (АСУ). |
Комплект поставки
1. Уровнемер моноблочный ПУМА 100 – 1 шт.
2. Руководство по эксплуатации – 1 экз.
Основные функции
|
|
преобразование емкости чувствительного элемента в уровень контролируемой среды; |
|
|
формирование унифицированного токового сигнала, пропорционального значению измеряемой величины; |
|
|
выдача результатов измерения по интерфейсу RS-485 на устройства верхнего уровня в линейных, объемных или относительных единицах (см, м, л, м3, %) по протоколу ModBus RTU; |
|
|
автодиагностика и сигнализация отказов; |
|
|
адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах. |
Принцип действия
Принцип действия уровнемера основан на преобразовании электрической емкости чувствительного элемента в частотный сигнал. Величина электрической емкости чувствительного элемента и, соответственно, длительность периода частотного сигнала зависит от глубины погружения ЧЭ в контролируемую среду, т.е. от положения уровня.
Уровнемеры ПУМА100 могут быть объединены в локальную сеть с интерфейсом RS-485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.
Уровнемер ПУМА100 может использоваться в комплекте со следующими техническими и программными средствами, поставляемыми отдельно:
– промышленный контроллер с соответствующим программным обеспечением или ПЭВМ (подключается до 250 уровнемеров ПУМА100);
– преобразователь интерфейса RS-485/RS-232;
– блок питания;
– программное обеспечение верхнего уровня.
Исполнения уровнемеров
Уровнемер ПУМА100 представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения уровнемера: конструкция, материал и длина ЧЭ.

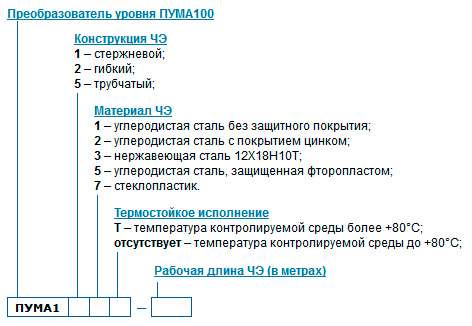

Структура условного обозначения
Пример обозначения при заказе:
Преобразователь уровня ПУМА113Т – 1,5 – 2 шт.
Примечание – В случае затруднения самостоятельного выбора типа уровнемера рекомендуется прилагать к заказу заполненный опросный лист на уровнемеры (измерители-сигнализаторы уровня).
|
Основные типы уровнемеров ПУМА100 и рекомендуемая область применения
|
Исполнение
уровнемера
|
Длина ЧЭ
(L, м)
|
Температура
среды (°С)
|
Контролируемая
среда
|
|
ПУМА 112
|
1,0 – 2,5
|
до 200
|
жидкие и сыпучие диэлектрические, неагрессивные среды, в том числе зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
|
|
ПУМА 113
|
1,0 – 2,5
|
до 200
|
жидкие и сыпучие диэлектрические среды (см. ПУМА112), в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т
|
|
ПУМА 115
|
1,0 – 2,5
|
до 150
|
жидкие и сыпучие среды (диэлектрические и проводящие), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)
|
|
ПУМА 121
ПУМА 122
|
1,0 – 30,0
|
до 200
|
жидкие и сыпучие диэлектрические, неагрессивные среды (см. ПУМА 112)
|
|
ПУМА 125
|
1,0 – 30,0
|
до 150
|
жидкие, сыпучие среды (диэлектрические и проводящие) (см. ПУМА 115)
|
|
ПУМА 152
|
1,0 – 3,0
|
до 150
|
светлые нефтепродукты, сжиженный газ, газовый конденсат
|
|
ПУМА 153
|
1,0 – 3,0
|
до 150
|
светлые нефтепродукты, масла, а также жидкие пищевые и агрессивные среды, с учетом стойкости нерж. стали 12Х18Н10Т
|
|
ПУМА 157
|
1,0 – 6,0
|
до 80
|
|
Достоинства
|
|
Повышенная стабильность измерений. |
|
|
Прибор обеспечивает автодиагностику и сигнализацию отказов. |
|
|
Адаптация функции преобразования к геометрической форме резервуара. |
Технические данные
|
НАПРЯЖЕНИЕ ПИТАНИЯ
|
| ПУМА100 |
+18 ... 36 В |
|
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
|
| ПУМА100 |
±1% |
|
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
|
| ПУМА100 |
5 В•А |
|
ВЫХОДНЫЕ СИГНАЛЫ
|
| непрерывный токовый |
0 ... 20 мА или 4 ... 20 мА |
| цифровой |
RS485 |
|
МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ В ИСКРОБЕЗОПАСНОЙ ЦЕПИ:
|
| тока |
100 мА |
| напряжения |
10 В |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ УРОВНЕМЕРА
|
| температура окружающей среды |
-30 °С ... +50 °С |
| температура контролируемой среды |
-30 °С ... +80 °С |
температура контролируемой среды
(исполнение с термовтулкой) |
-30 °С ... +200 °С |
| давление в объекте контроля |
до 2,5 МПа |
| относительная влажность |
до 95% (при 35 °С) |
| вибрационные нагрузки |
5 ... 80 Гц, 1 g |
|
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
|
| ПУМА100 |
IP65 |
|
