Наименование:
ИСУ2000И

Тип:
Уровнемер (восьмиканальный)

ТУ:
ГОСТ Р 51330.10-99

Краткое тех. описание:
Предназначен для непрерывного измерения уровня различных жидких и сыпучих сред в группе емкостей и контроля заданных предельных уровней (по две уставки в каждой емкости)

Цена ИСУ2000И:
Уточняйте по телефону или через обратную связь.

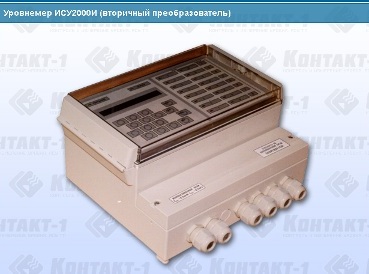

Уровнемер ИСУ2000И (восьмиканальный)


Уровнемер ИСУ2000И. Уровнемеры КОНТАКТ-1 – доступные емкостные уровнемеры и надежные радарные уровнемеры


Уровнемер ИСУ2000И (емкостной измеритель-сигнализатор уровня) в комплекте с датчиками уровня (до 8 шт.) предназначен для непрерывного измерения уровня различных жидких и сыпучих сред в группе емкостей и контроля заданных предельных уровней (по две уставки в каждой емкости).

К уровнемеру может быть подключено до восьми датчиков: измерения текущего уровня и (или) контроля предельного уровня.

Комплект поставки

1. Преобразователь вторичный ИСУ2000И – 1 шт.
2. Датчики уровня – до 8 шт.
3. По заказу: модуль реле из комплекта ИСУ2000И или модуль реле МР-8 – 2 шт.
4. Руководство по эксплуатации – 1 экз.
5. Паспорт на преобразователь вторичный – 1 экз.
6. Паспорт на датчик – 1 экз.
7. Паспорт на модуль реле – 1 экз.

Основные функции
>
измерение и индикация уровня контролируемой среды на встроенном индикаторе в линейных и относительных единицах измерения (мм, см, дм, м, %);
>
преобразование, по тарировочной таблице, измеренного уровня контролируемой среды в объем, и индикация в объемных или в относительных единицах (л, м3, %);
>
сигнализация двух независимых предельных уставок уровня или объема, задаваемых пользователем, в каждом измерительном канале;
>
адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах;
>
преобразование уровня контролируемой среды в выходные сигналы: непрерывный токовый, дискретный – “открытый коллектор” и (или) “сухие” контакты реле, цифровой RS–485;
>
автодиагностика и сигнализация отказов.

Принцип действия

Принцип действия уровнемера ИСУ2000И основан на преобразовании программируемым микроконтроллером периода непрерывных частотных импульсных сигналов, поступающих от аналоговых датчиков уровня на соответствующие каналы измерения, в выходные сигналы, пропорциональные уровню или объему контролируемой среды.
Период входного частотного сигнала (от датчика уровня) линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением уровня.

Исполнения приборов

В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки (см. раздел “Датчики уровня для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ2000И”).

Структура условного обозначения


Пример обозначения при заказе уровнемера ИСУ2000И:
1. Вторичный преобразователь ИСУ2000И – 1 шт.
2. Датчики уровня – 8 шт. (обозначение датчиков уровня)

Примечание – В случае затруднения самостоятельного выбора уровнемера или датчиков уровня рекомендуется прилагать к заказу заполненный опросный лист на уровнемеры (измерители-сигнализаторы уровня).

Достоинства

Отображение информации о заполнении резервуара как по уровню, так и по объему, как в процентах, так и в линейных и объемных единицах.

Адаптация к форме резервуара любой конфигурации.

Автодиагностика и сигнализация отказов.

Возможность связи с компьютером (по интерфейсу RS485).

Автоматизированная калибровка характеристик преобразования (в составе АСУ).

Программирование прибора с панели управления.

Интерфейс с ЭВМ. Возможность программирования прибора с помощью ЭВМ.

Удобство пользования и возможность выбора варианта прикладного программного обеспечения прибора (различные коэффициенты усреднения, возможность программирования канала измерения с учетом данных других каналов).

Двухпроводная линия связи с первичным преобразователем длиной до 1000 м.

ВзрывозащитаВторичный преобразователь, входящий в комплект измерителей-сигнализаторов уровня ИСУ2000И, с входными искробезопасными электрическими цепями уровня “iа” имеет маркировку взрывозащиты [Exia]IIB Х по ГОСТ Р 51330.10-99 и предназначен для установки в соответствующих зонах, согласно таблице 7.3.11 ПУЭ.

Датчики, входящие в комплект измерителя-сигнализатора уровня, подключаются к искробезопасным входным цепям (клеммный блок ХТ2), имеют маркировку взрывозащиты 0ExiaIIBT3 Х, соответствуют требованиям ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 “Правил устройства электроустановок” (ПУЭ).

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
ИСУ2000И 187 ... 244 В, 50 Гц
КОЛИЧЕСТВО КАНАЛОВ ИЗМЕРЕНИЯ
ИСУ2000И до 8
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
ИСУ2000И ±1%
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
ИСУ2000И 50 В•А
ПОРОГ СРАБАТЫВАНИЯ ПРИ СИГНАЛИЗАЦИИ УРОВНЯ, НЕ БОЛЕЕ:
для электропроводных сред 10 мм
для диэлектрических сред:
   при горизонтальной установке поперечного размера ЧЭ
   при вертикальной установке 120 мм при L < 8 м или 1,5% от L при L > 8 м
ЗОНА ВОЗВРАТА (ДИФФЕРЕНЦИАЛ) ПРИ СИГНАЛИЗАЦИИ УРОВНЯ, НЕ БОЛЕЕ:
при горизонтальном монтаже поперечного размера ЧЭ
при вертикальном монтаже 80 мм при L < 8 м или 1% от L при L > 8 м
ВЫХОДНЫЕ СИГНАЛЫ
непрерывный токовый
   количество 8 (один на каждый канал измерения)
   диапазон (программируемый) 0 ... 20 мА или 4 ... 20 мА
цифровой RS485
дискретный (уставки)
количество 16
1. "открытый коллектор" 8
      напряжение питания обмоток
      подключаемых реле
до +36 В (от внешнего источника питания)
+24 В (от внутреннего источника питания)
      суммарный нагрузочный ток до 0,5 А
релейный (уставки)
2. релейный сигнал ("сухой" контакт) 8
коммутационная функция переключающий контакт
электрическая нагрузка, не более;
   на переменном токе 2,5 А, 250 В, 100 В•А
   на постоянном токе 2,5 А, 30 В, 70 Вт
ЦИФРОВОЙ ИНДИКАТОР:
тип жидкокристаллический
число разрядов 4
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВТОРИЧНОГО ПРЕОБРАЗОВАТЕЛЯ:
температура окружающей среды +5 °С ... +50 °С
относительная влажность до 95% (при 40 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ Е:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды
      обычное исполнение -30 °С ... +60 °С
      исполнение с термовтулкой -30 °С ... +120 °С
      исполнение датчика с разнесенными
      электронным модулем и ЧЭ
-30 °С ... +180 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
ИСУ100И IP54
ПРИМЕЧАНИЕ
Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.
