СУ 200И


Сделать заказ >>>

 Поиск в каталоге:

СУ 200И Сигнализатор уровня / Измерения параметров потока, расхода, уровня, объема веществ / Измерения параметров потока, расхода, уровня, объема веществ / Каталог продукции
  • Описание
  • Технические данные
Наименование:
СУ 200И

Тип:
Сигнализатор уровня

ТУ:
ГОСТ Р 51330.0-99

Краткое тех. описание:
Предназначен для контроля предельного уровня воды, щелочей, кислот, нефти и нефтепродуктов, зерна и продуктов его размола, цемента, извести, песка, угля, угольной пыли, а также других жидких и сыпучих сред, в том числе в емкостях, находящихся как под атмосферным, так и под избыточным давлением

Цена СУ 200И:
Уточняйте по телефону или через обратную связь.

Сигнализатор уровня СУ 200И

Сигнализатор уровня СУ200И. Уровнемеры КОНТАКТ-1 – надежные радарные уровнемеры и доступные датчики уровня


Сигнализатор уровня СУ200И предназначен для контроля предельного уровня воды, щелочей, кислот, нефти и нефтепродуктов, зерна и продуктов его размола, цемента, извести, песка, угля, угольной пыли, а также других жидких и сыпучих сред, в том числе в емкостях, находящихся как под атмосферным, так и под избыточным давлением.

Сигнализатор уровня СУ200И в комплекте с двумя датчиками уровня обеспечивает контроль предельного уровня в двух точках.

Комплект поставки
1. Преобразователь вторичный СУ 200И – 1 шт.
2. Датчики уровня ЕС – 2 шт.
3. Руководство по эксплуатации – 1 экз.
4. Паспорт на преобразователь вторичный – 1 экз.
5. Паспорт на каждый датчик уровня – 1 экз.

Принцип действия
Принцип действия сигнализатора уровня основан на преобразовании изменения электрической емкости чувствительного элемента (ЧЭ) датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле.
Исполнения приборов
Вторичный преобразователь имеет различные исполнения по питанию и организации выходного сигнала:

>
Сигнализатор уровня СУ200МАИ предназначен для питания от сети 220 В, 50 Гц. Имеет два независимых канала сигнализации (по каждому из которых предусмотрено отдельное выходное реле).

>
Сигнализатор уровня СУ200МБИ предназначен для питания от сети +24 В. Выполняет функции аналогичные СУ 200МАИ.

>
Сигнализатор уровня СУ 200ЛАИ предназначен для поддержания уровня в заданных пределах, питание от сети 220 В, 50 Гц. Два датчика работают на одно выходное реле.

>
Сигнализатор уровня СУ 200ЛБИ предназначен для поддержания уровня в заданных пределах, питание от сети +24 В. Выполняет функции аналогичные СУ 200ЛАИ.

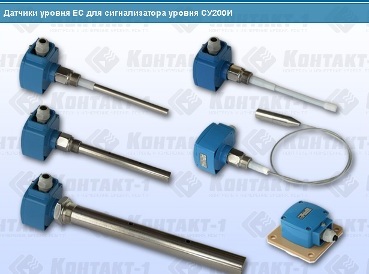

В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня ЕС: конструкция, материал и длина ЧЭ, тип присоединительного элемента, термостойкое исполнение (см. раздел «Датчики уровня для сигнализаторов уровня СУ200И»).

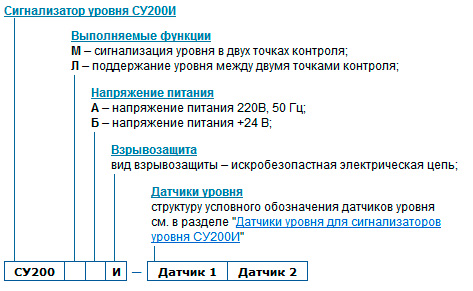

Структура условного обозначения

Пример обозначения при заказе:
преобразователь вторичный СУ 200ЛАИ – 1 шт.
датчик уровня ЕС13ИТ – 0,5УО – 1 шт.
датчик уровня ЕС25И – 2,5УО – 1 шт.
Примечание – В случае затруднения самостоятельного выбора типа датчика уровня рекомендуется прилагать к заказу заполненный опросный лист на измерители-сигнализаторы уровня.

Достоинства
>
 К одному вторичному преобразователю может подключаться до двух датчиков уровня.
>
 Предусмотрена регулировка времени задержки срабатывания выходных реле.
>
 Сигнализатор уровня СУ200И обеспечивает возможность инвертирования алгоритма работы выходных реле.
>
 Сигнализатор уровня СУ200И обеспечивает самодиагностику, выдачу аварийного сигнала и зажигание индикатора “Авария” при неисправности линии связи с датчиком.
>
 Сигнализатор уровня СУ 200И имеет аварийное реле.
>
 Гальваническая развязка выходных цепей с силовыми цепями.
>
 Обеспечение взрывозащиты уровня “ia”.

Взрывозащита

Вторичный преобразователь с входными электрическими искробезопасными цепями уровня “ia” имеет маркировку взрывозащиты “[Exia]IIB Х”, соответствует требованиямГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и может устанавливаться в зонах согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).

Датчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
СУ 200МАИ, ЛАИ 187 ... 242 В, 50 Гц
СУ 200МБИ, ЛБИ +20 ... 28 В
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
СУ 200И 10 В•А
ВЫХОДНОЙ РЕЛЕЙНЫЙ СИГНАЛ
коммутационная функция переключающий контакт
электрическая нагрузка, не более;
   на переменном токе 2,5 А, 250 В, 100 В•А
   на постоянном токе 2,5 А, 30 В, 70 Вт
ПОРОГ СРАБАТЫВАНИЯ, НЕ БОЛЕЕ:
для электропроводных сред 10 мм
для диэлектрических сред:
   при горизонтальной установке поперечного размера ЧЭ
   при вертикальной установке 120 мм при L < 8 м или 1,5% от L при L > 8 м
ЗОНА ВОЗВРАТА (ДИФФЕРЕНЦИАЛ), НЕ БОЛЕЕ:
при горизонтальном монтаже поперечного размера ЧЭ
при вертикальном монтаже 80 мм при L < 8 м или 1% от L при L > 8 м
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВТОРИЧНОГО ПРЕОБРАЗОВАТЕЛЯ:
температура окружающей среды -30 °С ... +50 °С
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды
      обычное исполнение -30 °С ... +60 °С
      исполнение с термовтулкой -30 °С ... +120 °С
      исполнение датчика с разнесенными
      электронным модулем и ЧЭ
-30 °С ... +180 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
СУ 200И IP54
ПРИМЕЧАНИЕ
Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.
