Наименование:
СУ100

Тип:
Сигнализатор уровня

ТУ:


Краткое тех. описание:
Предназначен для контроля предельного уровня воды, щелочей, кислот, масла, зерна и продуктов его размола, цемента, извести, песка, а также других жидких и сыпучих продуктов, в емкостях, находящихся как под атмосферным, так и под избыточным давлением

Цена СУ100:
Уточняйте по телефону или через обратную связь.

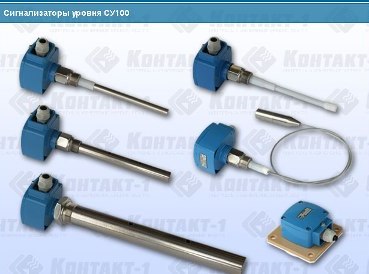

Сигнализатор уровня СУ100

Сигнализатор уровня СУ100 предназначен для контроля предельного уровня воды, щелочей, кислот, масла, зерна и продуктов его размола, цемента, извести, песка, а также других жидких и сыпучих продуктов, в емкостях, находящихся как под атмосферным, так и под избыточным давлением.

Комплект поставки
1. Сигнализатор уровня СУ100 – 1 шт.
2. Руководство по эксплуатации – 1 экз.
3. Паспорт – 1 экз.

Принцип действия
При заполнении или опорожнении резервуара электрическая емкость расположенного в нем чувствительного элемента (ЧЭ) изменяется в зависимости от уровня погружения в контролируемую среду. Это изменение емкости преобразуется электронной схемой сигнализатора в дискретный сигнал.
Исполнения
Сигнализатор уровня представляет собой моноблочную конструкцию, объединяющую электронный преобразователь, имеющий релейный или бесконтактный выход и ЧЭ.
В зависимости от типа контролируемого продукта и условий измерений могут применятся различные варианты исполнения сигнализатора уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, тип выходного сигнала, термостойкое исполнение.

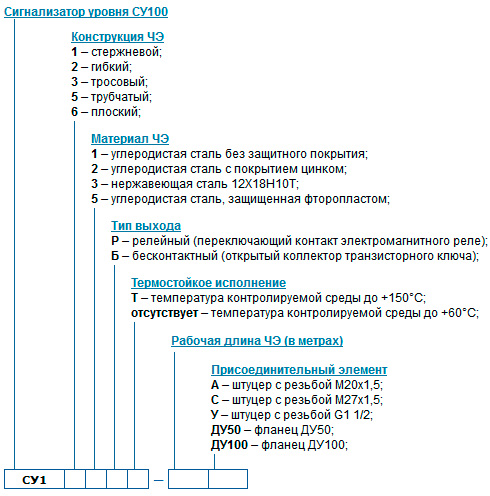

Структура условного обозначения

Пример обозначения при заказе:
 Сигнализатор уровня СУ 100 – 0,5 м – 1 шт.

Примечание – В случае затруднения самостоятельного выбора типа сигнализатора уровня рекомендуется прилагать к заказу заполненный опросный лист на измерители-сигнализаторы уровня.

Основные типы сигнализаторов уровня и рекомендуемая область применения
Длина ЧЭ (L, м)
Контролируемая среда
0,25 – 2,5
зерно и продукты его размола,цемент,известь и т.п.
0,25 – 2,5
вода, молоко, пиво, зерно и продукты его размола, цемент, известь и т.п.
0,25 – 2,5
агрессивные и вязкие продукты: кислота, щелочь, смолы и т.п.
1,0 – 30,0
вода, неагрессивные жидкости, зерно и продукты его размола, цемент, известь и т.п.
1,0 – 30,0
вода, молоко, пиво, а также агрессивные и вязкие продукты: кислота, щелочь, смолы и т.п.
2,0 – 30,0
зерно и продукты его размола, цемент, известь и т.п.
2,0 – 30,0
зерно и продукты его размола, цемент, известь, смолы и т.п.
0,25 – 2,5
масла
0,25 – 2,5
масла (в том числе пищевые)
0,08
зерно и продукты его размола,цемент,известь и т.п.
0,08
зерно и продукты его размола,цемент,известь и т.п.

Примечание – Для работы в агрессивных средах выпускаются специальные исполнения сигнализаторов уровня. При заказе необходимо указывать наименование, параметры контролируемой среды и условия эксплуатации сигнализаторов, а также диаметр резьбы штуцера.

Достоинства
>
 Сигнализатор уровня имеет моноблочную конструкцию, объединяющую электронный преобразователь, снабженный релейным или бесконтактным выходом и ЧЭ.
>
 Современная элементная база.
>
 Простота монтажа и эксплуатации.

Взрывозащита
Сигнализатор уровня СУ100 имеет общепромышленное исполнение.

Технические данные

ПИТАНИЕ
Напряжение питания +21 ... 27 В
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
СУ 100Б 5 В•А
СУ 100Р 1 В•А
БЕСКОНТАКТНЫЙ ВЫХОД (СУ 100Б)
структура выхода N-P-N
падение напряжения, не более 8 В
ток нагрузки, не более 0,2 А
РЕЛЕЙНЫЙ ВЫХОД (СУ 100Р)
коммутационная функция переключающий контакт
электрическая нагрузка, не более;
   на переменном токе 1,5 А, 250 В, 100 В•А
   на постоянном токе 1,5 А, 30 В, 70 Вт
ПОРОГ СРАБАТЫВАНИЯ, НЕ БОЛЕЕ:
для электропроводных сред 10 мм
для диэлектрических сред:
   при горизонтальной установке поперечного размера ЧЭ
   при вертикальной установке 120 мм при L < 8 м или 1,5% от L при L > 8 м
ЗОНА ВОЗВРАТА (ДИФФЕРЕНЦИАЛ), НЕ БОЛЕЕ:
при горизонтальном монтаже поперечного размера ЧЭ
при вертикальном монтаже 80 мм при L < 8 м или 1% от L при L > 8 м
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды -30 °С ... +60 °С
температура контролируемой среды
(исполнение с термовтулкой)
-30 °С ... +150 °С
давление в объекте контроля до 2,5 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ
обеспечиваемая оболочкой IP54
ПРИМЕЧАНИЕ
Возможно специсполнение сигнализатора уровня СУ100 для более широкого диапазона температур, высоких давлений, изготовление присоединительного элемента по техническим требованиям заказчика.
