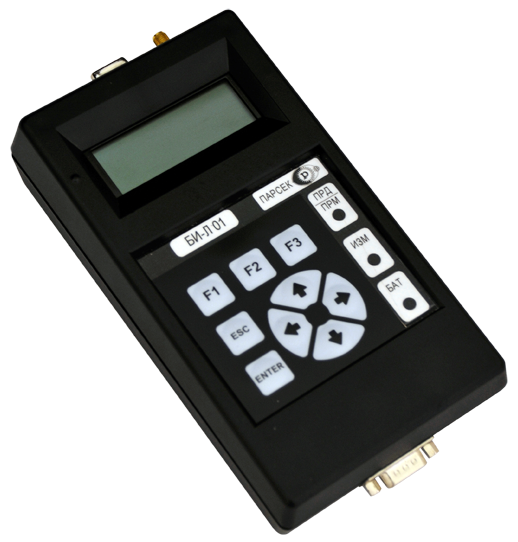

Блок измерительный «БИ-Л-01» –
универсальный прибор для проверки и обслуживания
установок катодной защиты серии «Пульсар». Блок
«БИ-Л-01» может быть использован для сбора
данных, управления и конфигурирования подсистемы
коррозионного мониторинга серии «Пульсар»,
обмена командами и данными с ведомыми
устройствами по протоколу Modbus, измерения
параметров ЭХЗ на необорудованных приборами
диагностики контрольно-измерительных пунктах,
передачи сохраненных в ПЗУ данных на
персональный компьютер. Имитируя сигналы опроса
штатной системы телемеханики, прибор может
получать и обрабатывать ответный сигнал как с
подсистем коррозионного мониторинга и дренажных
устройств, так и с контрольно-измерительных
пунктов («КИП-Л», «КИП-А»), что позволяет
составить полную картину работы аппаратуры.
ОПИСАНИЕ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
● Прибор
выполнен в виде моноблока в
пластмассовом корпусе.
● Прибор
состоит из микроконтроллера со
встроенным мультиплексором
входов, аналого-цифрового
преобразователя, FLASH памяти со
встроенным программным
обеспечением, оперативной памяти
для хранения результатов
измерения, интерфейсов связи
RS485, USB для обмена с другими
устройствами по стандартному
протоколу обмена «Modbus»,
устройства индикации для
отображения полученной
информации, встроенной
клавиатуры.
● Прибор
преобразует в код следующие
величины:
-
поляризационный
потенциал (Uпп);
- суммарный
потенциал (Uсум);
- ток
поляризации (Iп)
вспомогательного
электрода;
- активное
сопротивление
(Rк)
пластин-индикаторов
скорости
коррозии блока
БПИ-2.
● Датчиками
служат неполяризующийся
медно-сульфатный электрод типа
ЭНЕС, блок пластин-индикаторов
коррозии типа БПИ-2.
● Прибор
должен обеспечивать подавление
помехи с частотой 50 Гц – не
менее 40 дБ.
● Объем
оперативной памяти – не менее 2
Мб.
● Электропитание
прибора осуществляется от
четырех последовательно
соединенных гальванических
элементов питания типоразмера АА
с номинальным напряжением 1,5 В.
● Масса
устройства - не более 500 гр.
● Габаритные
размеры 190х100х44 мм.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
● Температура
окружающей среды – от +1°С до
+50°С.
● Относительная
влажность воздуха - до 95 % при
температуре +25°С. |
