Описание
Технические данные

Наименование:
ДКСЛ-ИВ

Тип:
Датчики

ТУ:
–

Краткое тех. описание:
Предназначены для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала в систему дистанционного или автоматического управления

Цена ДКСЛ-ИВ:
Уточняйте по телефону или через обратную связь.

Датчики ДКСЛ-ИВ

Датчики контроля схода ленты индуктивные (с верхним креплением) ДКСЛ-ИВ - предназначены для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала (путем замыкания или размыкания электрической цепи) в систему дистанционного или автоматического управления, на всех типах ленточных конвейеров.

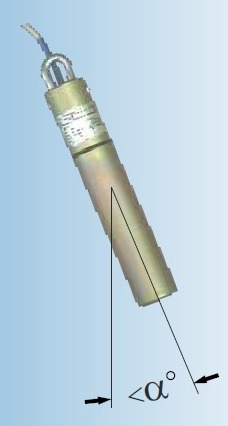

В основе изделия - датчик предельного угла наклона индуктивный (Патент на полезную модель №109551 от 20.10.2011 г.), который в отличии от зарубежных аналогов не содержит ртути. Данное устройство позволяет до минимума сократить механические составляющие, обеспечив тем самым высокую надежность и долговечность изделия. Встроенный гидростабилизатор демпфирует вибрацию, исключая возможность ложных срабатываний.

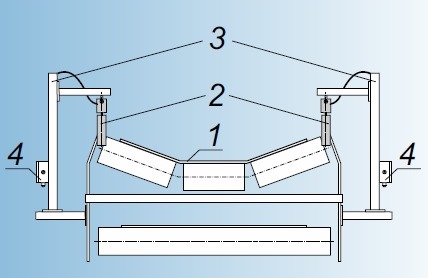

Схема установки датчиков ДКСЛ-ИВ:
На кронштейны (3) закрепленные с каждой стороны конвейера, вертикально, монтируются по одному датчику (2), на границе допустимого положения края ленты. (S=10% от ширины конвейерной ленты). Выход ленты (1) из допустимой зоны приводит к наклону датчика. Отклонение датчика от вертикальной оси свыше заданного угла (от 15 до 30 гр), определяется заказчиком) вызывает изменение его логического сигнала – режим «авария».

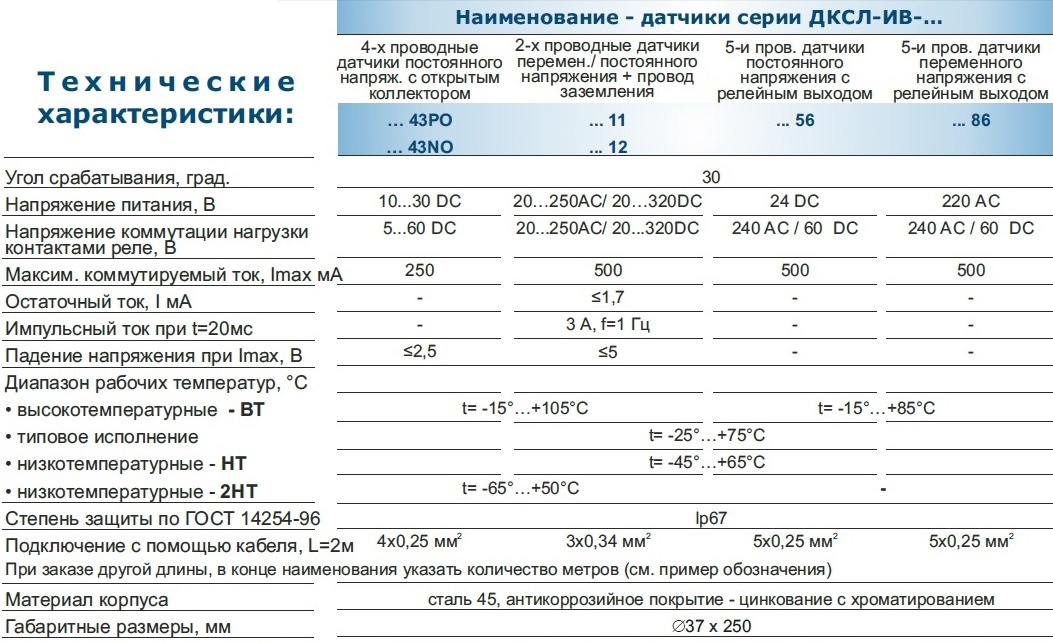

Технические характеистики датчика ДСКЛ-ИВ

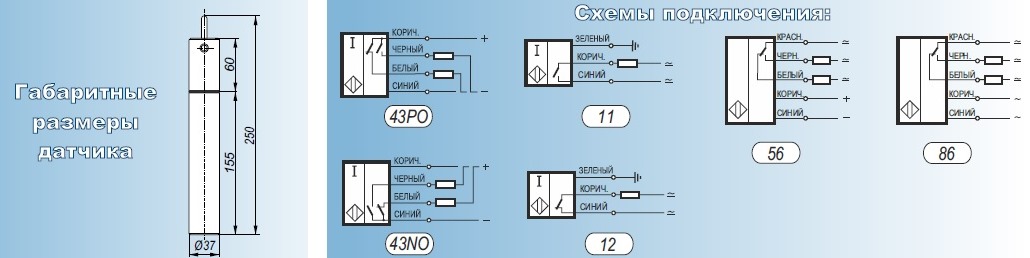

Габаритные размеры и схемы подключения датчиков ДСКЛ-ИВ

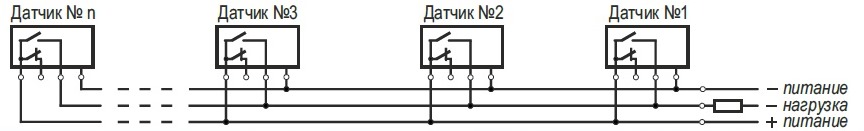

Вариант параллельного подключения датчиков серии ДКСЛ-ИВ-43РО:

Вариант параллельного подключения датчиков ДСКЛ-ИВ

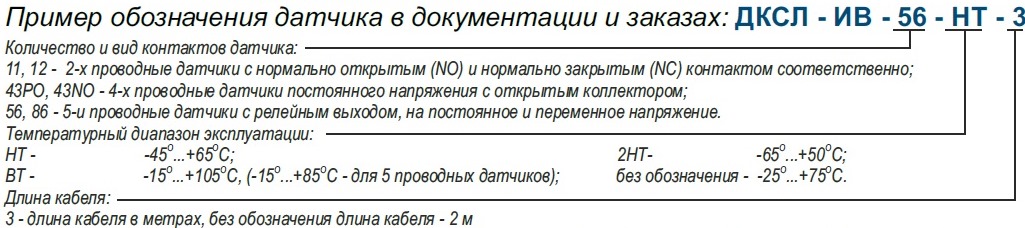

Датчики серии ДКСЛ-ИВ-... изготавливаются в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур и длиной кабеля.

Дополнительное оборудование к датчикам серии ДКСЛ-ИВ-...

Для монтажа и настройки датчиков серии ДКСЛ-ИВ-... на месте установки, рекомендуется использовать кронштейны № 7 или №8 и клеммные коробки.

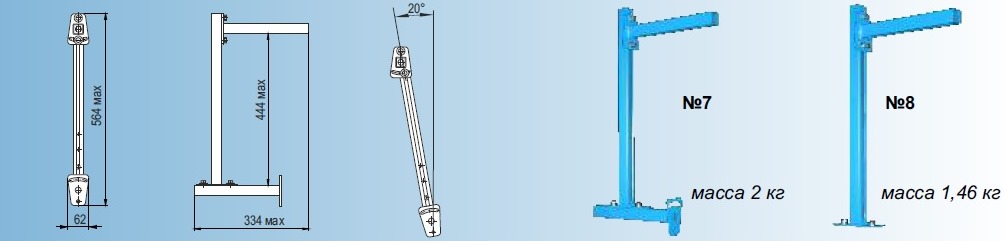

Кронштейны №7 и №8 - предназначены для установки датчиков контроля схода ленты серий ДКСЛ-ИВ на ставе конвейера. Кронштейн обеспечивает регулировку положения датчиков в трех плоскостях, значительно упрощая их настройку при монтаже и дает возможность их использования на конвейерах с наклонным ставом. На кронштейнах №7 и №8 предусмотрены технологические отверстия для крепления клеммной коробки КМ-1 или КМ-2.

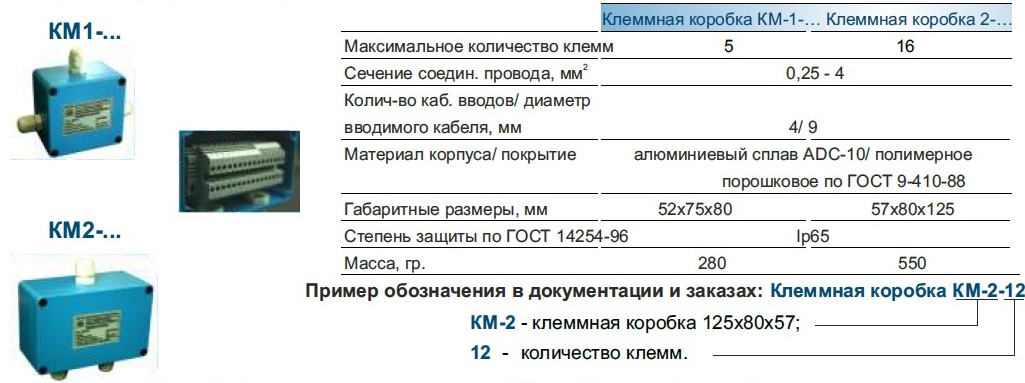

Клеммные коробки КМ-1 и КМ-2 предназначены для соединения и ответвления проводов, жил контрольных кабелей сечением от 0,25 до 4 кв.мм , при монтаже первичных датчиков комплекта "Контроль" и устройств вторичной коммутации.
