Описание
Технические данные

Наименование:
КО

Тип:
Клапан обратный

ТУ:
ГОСТ 9544

Краткое тех. описание:
Предназначены для для перекрытия обратного оттока рабочей среды и защиты оборудования и систем от гидравлических ударов на горизонтальных и вертикальных трубопроводах (при нисходящем потоке)

Цена КО:
Уточняйте по телефону или через обратную связь.

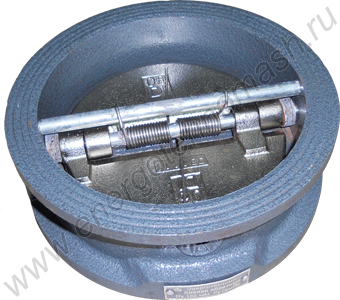

Клапан обратный КО

Назначение

Межфланцевые двухдисковые обратные клапаны КО предназначены для для перекрытия обратного оттока рабочей среды и защиты оборудования и систем от гидравлических ударов на горизонтальных и вертикальных трубопроводах (при нисходящем потоке).Обратные клапаны КО используются в системах теплоснабжения, горячего и холодного водоснабжения, кондиционирования воздуха, орошения, а также других технологических системах.

Технические характеристики

Регулируемая среда – жидкие среды, не агрессивные к материалам деталей клапана
Рабочая температура, ºC – от -25 до 130
Максимальное рабочее давление – 1,6 МПа
Класс герметичности: А (нет видимых протечек) по ГОСТ 9544
Тип соединения обратного клапана – межфланцевое
Присоединительные размеры фланцев по ГОСТ 12821

Габаритные и присоединительные размеры, диаметры условных проходов, масса

Ду, мм	L, мм	D, мм	А, мм	Масса, кг
40	43	90	65	1,63
50	43	107	65	1,63
65	46	127	80	2,30
80	64	142	94	3,30
100	64	162	117	4,30
125	70	192	145	5,70
150	76	218	170	7,5
200	89	273	224	12,8

Материалы деталей клапана КО

корпус - серый чугун СЧ20
диск - высокопрочный чугун с шаровидным графитом ВЧ40 с никелевым покрытием
шток - нержавеющая сталь

Устройство КО
	1 - корпус, 2 - сегмент диска (лепесток), 3 - шток, 4 - пружины
