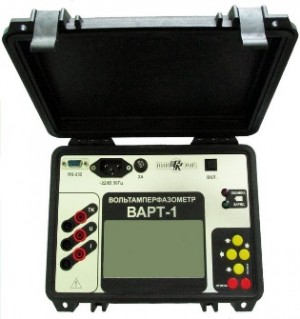

Вольтамперфазометр «ВАРТ-1»
Прибор «ВАРТ-1» предназначен для
измерения электрических величин
в одно- и трёхфазных цепях
(отдельно по каждой фазе)
переменного тока и обеспечивает
контроль частоты, напряжения,
тока, активной, реактивной и
полной мощности; коэффициента
мощности, полного электрического
сопротивления, угла фазового
сдвига между напряжением и
током. «ВАРТ-1» имеет
гальванически развязанные каналы
напряжения и тока, что позволяет
осуществлять измерения, в том
числе на отдельных гармониках в
соответствии с ГОСТ-22261.
| Технические характеристики |
| Измеряемая величина |
Диапазон измерения |
|
Действующее (среднеквадратическое) значение переменного напряжения U, В
|
50-500
|
|
15-150
|
|
1,5-15
|
|
0,15-1,5
|
|
0,015-0,15
|
|
Действующее (среднеквадратическое) значение напряжения первой гармоники U(1), В
|
50-500
|
|
15-150
|
|
1,5-15
|
|
0,15-1,5
|
|
0,015-0,15
|
|
Действующее (среднеквадратическое) значение тока I, А
|
15-150 (клещи)
|
|
1,5-15
|
|
0,15-1,5
|
|
0,015-0,15
|
|
0,0015-0,015
|
|
Действующее (среднеквадратическое) значение переменного тока первой гармоники I(1), А
|
15-150 (клещи)
|
|
1,5-15
|
|
0,15-1,5
|
|
0,015-0,15
|
|
0,0015-0,015
|
|
Угол фазового сдвига между напряжением и током ??, °
|
±180
|
|
Угол фазового сдвига между напряжениями ??, °
|
|
Угол фазового сдвига между токами ??, °
|
|
Полная электрическая мощность S, ВА
|
от 0,1Iх0,1U
до IхU
|
|
Активная электрическая мощность P, Вт
(Kp=1,0)
|
от 0,1Iх0,1U
до IхU
|
|
Реактивная электрическая мощность Q, ВАр
(Kp=0,0)
|
от 0,1Iх0,1U
до IхU
|
|
Коэффициент мощности ?
|
±1
|
|
Частота переменного тока f, Гц
|
45 ? 65
|
|
Измерение среднеквадратического значения напряжения, В, до
|
500
|
|
Измерение среднеквадратического значения тока, А, до
|
150
|
|
Диапазон рабочих температур,0С
|
минус 10 ? 45
|
|
Габаритные размеры,мм, не более
|
232х192х111
|
|
Масса, не более, кг
|
5
|
|
Длина кабеля, м, не более
|
2?15
|
|
