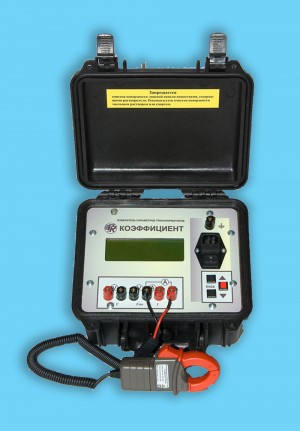

Измеритель параметров трансформаторов «Коэффициент»

Микропроцессорный прибор «Коэффициент» предназначен для контроля параметров мощных трансформаторов и применяется для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.

Прибор «Коэффициент» разработан по техническим требованиям ОАО «Саратовская ГЭС» и позволяет в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС измерять для трансформаторов всех схем и групп соединений по ГОСТ 30830 следующие параметры:

- коэффициент трансформации;

- потери холостого хода на малом напряжении;

- сопротивление короткого замыкания.

Прибор может использоваться в качестве вольтметра и амперметра переменного тока. Одновременно возможно использование в качестве двух гальванически развязанных вольтметров или вольтметра и амперметра.

Технические характеристики
Измеряемая величина	Диапазон измерений	Допускаемая основная погрешность измерений, %
Действующее (среднеквадратическое) значение переменного напряжения (U), В	25-420
Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В	42-420
	2-42
Коэффициент трансформации (Кт)	1-100
Действующее (среднеквадратическое) значение переменного тока (I), А	20-100*
	2,0-20
	0,20-2,0
	0,020-0,20
Активная электрическая мощность (P), Вт	840-8400
	84-840
	4,4-84
Сопротивление короткого замыкания (Zкз), Ом	2100-21000
	210-2100
	11-210
	2-20*

Варианты исполнения входных разъёмов

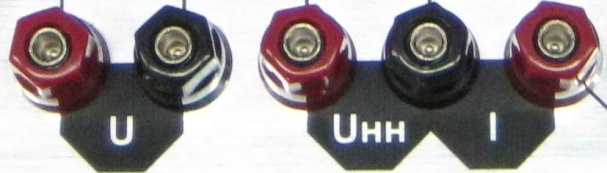

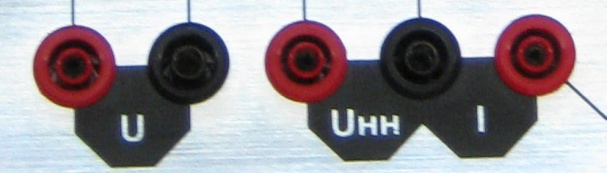

Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.	Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.

Дополнительные принадлежности:

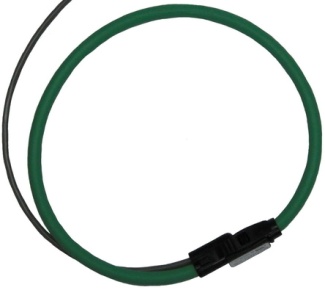

Токоизмерительные клещи 1000А (катушка Роговского)
Гибкий датчик тока позволяет провести измерение тока и сопротивления короткого замыкания на отводе диаметром до 14,5см. Длина провода не менее 2,5 м.
