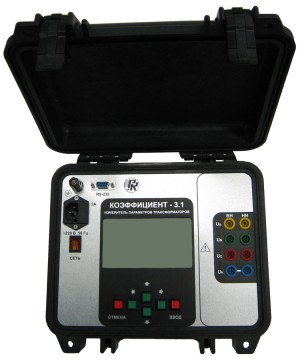

Измеритель параметров трансформаторов «Коэффициент-3.1»
Прибор позволяет одновременно по
трём фазам измерять для
трансформаторов всех схем и
групп соединения по ГОСТ 30830:
- коэффициент трансформации;
- действующее
(среднеквадратическое)
напряжение одновременно по трём
фазам.
«Коэффициент -3.1» является
новой версией прибора
«Коэффициент-3», отличающейся
лучшими метрологическими
характеристиками и
быстродействием.
Выпускается в двух вариантах
исполнения:
- стандартное (диапазон рабочих
температур от 5?C до 40?C);
- северное (диапазон рабочих
температур от минус 15?C до
55?C). Обладает
улучшенной конструкцией и
влагозащищенностью.
Имеет:
- энергонезависимая память для
200 результатов измерений;
- гальванически изолированный
интерфейс RS232 для подключения
к компьютеру;
- программируемое число
измерений с индикацией
усреднённого значения;
- ручной или автоматический
выбор предела измерения.
Прибор внесён в Госреестр
средствизмерений РФ. Свидетельство
об утверждении типа средств
измерений RU.C.34.033.A №
55541.
| Технические характеристики |
| Измеряемая величина |
Диапазон измерения |
Погрешность измерения, %, ±, не более |
|
Действующее (среднеквадратическое) значение переменного напряжения UВН, В
|
50-500
|
0,25
|
|
Действующее (среднеквадратическое) значение напряжения первой гармоники UНН, В
|
0,5-5
|
|
5-50
|
|
50-500
|
|
Коэффициент трансформации
|
0,44-440
|
0,5
|
По заказу потребителю
дополнительно поставляется
комплект из 6-и входных
измерительных кабелей с
контакторами типа «крокодил» (8
вариантов исполнения),
отличающихся длиной и материалом
изоляции кабеля (трубки).
| Комплект измерительных кабелей |
Длина, м |
Трубка из ПХВ |
Трубка из силикона |
Вариант исполнения |
| |
2
|
+
|
|
1
|
| |
+
|
2
|
|
5
|
+
|
|
3
|
| |
+
|
4
|
|
10
|
+
|
|
5
|
| |
+
|
6
|
|
15
|
+
|
|
7
|
| |
+
|
8
|
|
