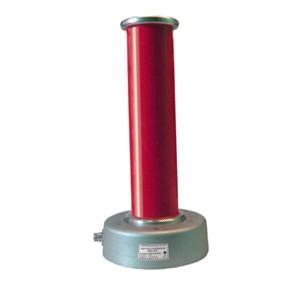

Высоковольтный импульсный делитель напряжений ДНВИ-40
Высоковольтный
импульсный делитель напряжения
(ДНВИ-40) предназначен для
преобразования высоких
напряжений до уровня,
безопасного для последующей
обработки, хранения, передачи
измерительного сигнала.
ДНВИ-40 может использоваться для
контроля режимов работы
тиристорных и транзисторных
компенсаторов реактивной
мощности до 200 МВар в
энергетических установках; для
технического обслуживания,
ремонта, наладки, испытаний
высоковольтных энергоустановок в
лабораторных условиях; а так же
для наблюдения и измерения
сигналов при производстве и
учете электроэнергии.
| Технические характеристики |
|
Диапазон входных напряжений постоянного тока, кВ
Диапазон входных напряжений переменного тока, кВ
Диапазон входных напряжений импульсного (1.2/50 мкс) тока, кВ
|
1…40
1…30
1…100
|
|
Номинальный коэффициент деления
|
1/2500
|
|
Основная погрешность ДН, %
|
± 0,25, ±0,5
|
|
Входная емкость, пФ, не более
Входное активное сопротивление, МОм, не более
|
50
150
|
|
Емкость нагрузки, пФ, не более
Активное сопротивление нагрузки, МОм, не менее
|
30
1
|
|
Время нарастания переходной характеристики, нс, не менее
|
17
|
|
Диапазон рабочих частот, МГц, не более
|
20
|
|
Масса делителя, кг., не более
Габаритные размеры делителя, мм
|
5,0
?180х360
|
|
